Комплект автоматической раздвижной двери "Антипаника" (одна подвижная створка "Антипаника") для привода ad-sp

Таблица размеров
Цвета
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Ширина проема для одностворчатых дверей, мм
от 700 до 1 400 (створка «антипаника»)
Ширина проема для двустворчатых дверей, мм
от 1 000 до 2 500 (створка «антипаника»)
Высота проема, мм
от 1 700 до 2 400
Притолока, мм
не менее 125
RAL 9016 (белый)
RAL 9016 (белый)
RAL 9006 (металлик гладкий)
RAL 9006 (металлик гладкий)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 2004 (оранжевый)
RAL 2004 (оранжевый)
RAL 3020 (красный)
RAL 3020 (красный)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 6018 (салатовый)
RAL 6018 (салатовый)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 9005 (черный)
RAL 9005 (черный)
RAL 8014 (коричневый)
RAL 8014 (коричневый)
Базовая
Дополнительная

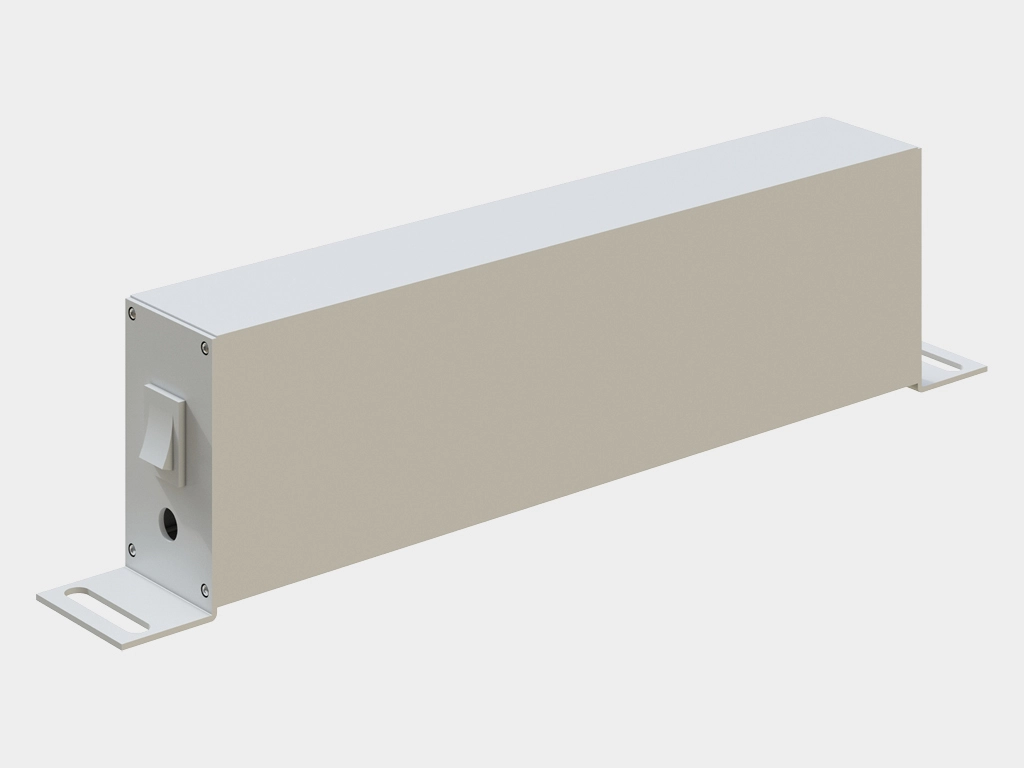

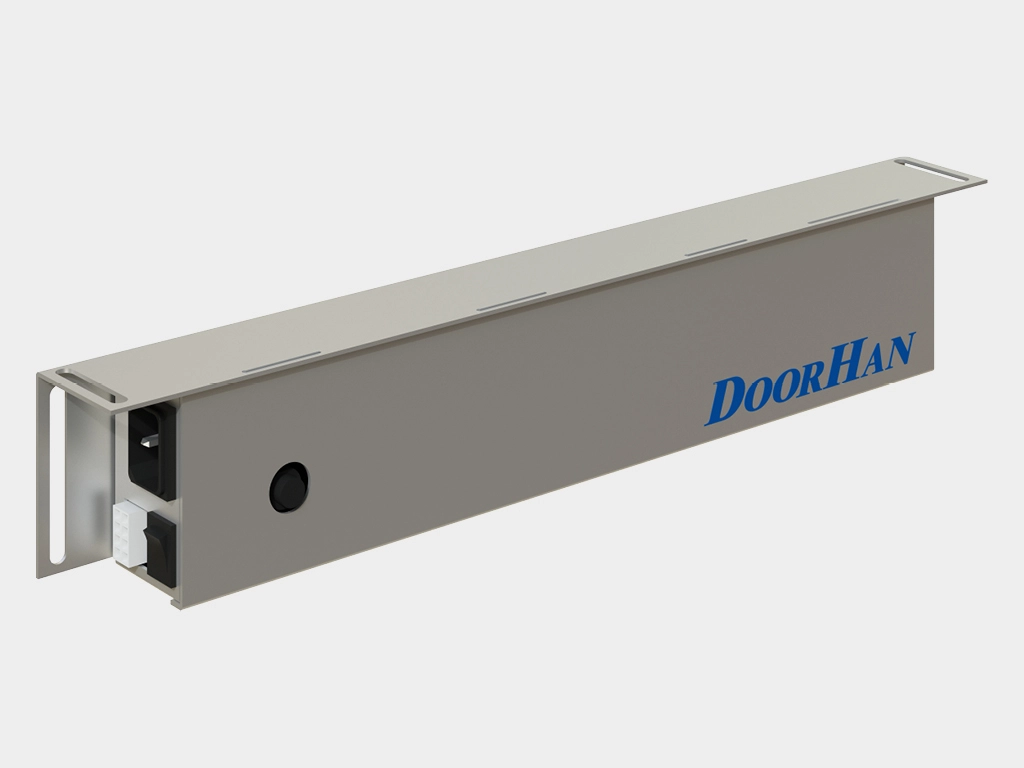

Электродвигатeль (арт. AD-01SP)
Электродвигатeль (арт. AD-01SP)
Контроллер (арт. AD-03SP)
Контроллер (арт. AD-03SP)
Переключатель режимов с дисплеем (арт. AD-08SP)
Переключатель режимов с дисплеем (арт. AD-08SP)

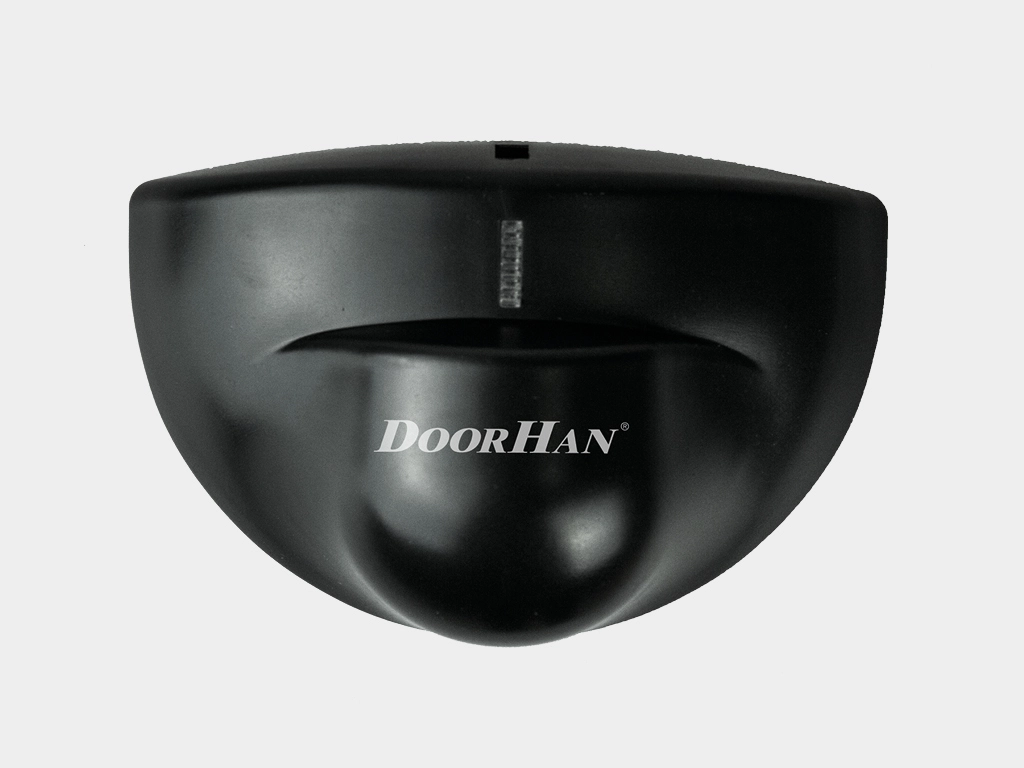

Датчик движения (арт. AD-06, 1 шт.)
Датчик движения (арт. AD-06, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)
Комплект фотоэлементов (арт. AD-09, 1шт.), обеспечивающий блокировку привода в режиме распахивания створок двери
Комплект фотоэлементов (арт. AD-09, 1шт.), обеспечивающий блокировку привода в режиме распахивания створок двери
Натяжной ролик (арт. AD-14SP, 1 шт.)
Натяжной ролик (арт. AD-14SP, 1 шт.)
Комплект кареток (арт. AD-15SP, 4 шт.) в приводе AD-SP
Комплект кареток (арт. AD-15SP, 4 шт.) в приводе AD-SP

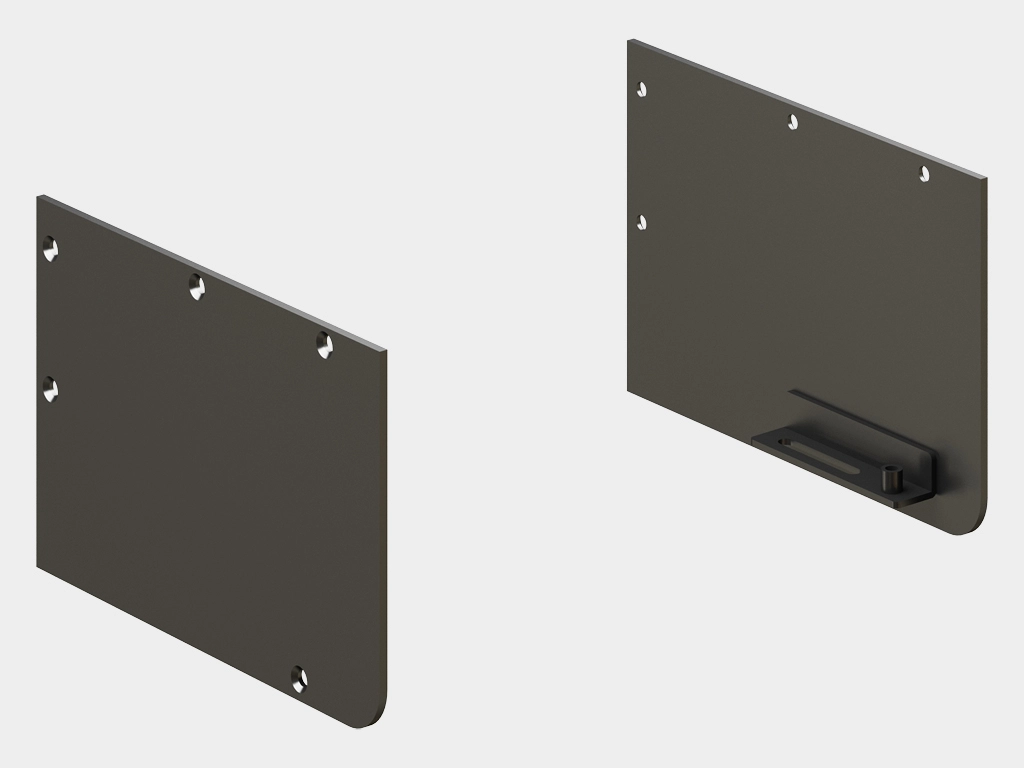

Комплект боковых крышек короба (арт. AD-16SP, 2 шт.) в AD-SP
Комплект боковых крышек короба (арт. AD-16SP, 2 шт.) в AD-SP

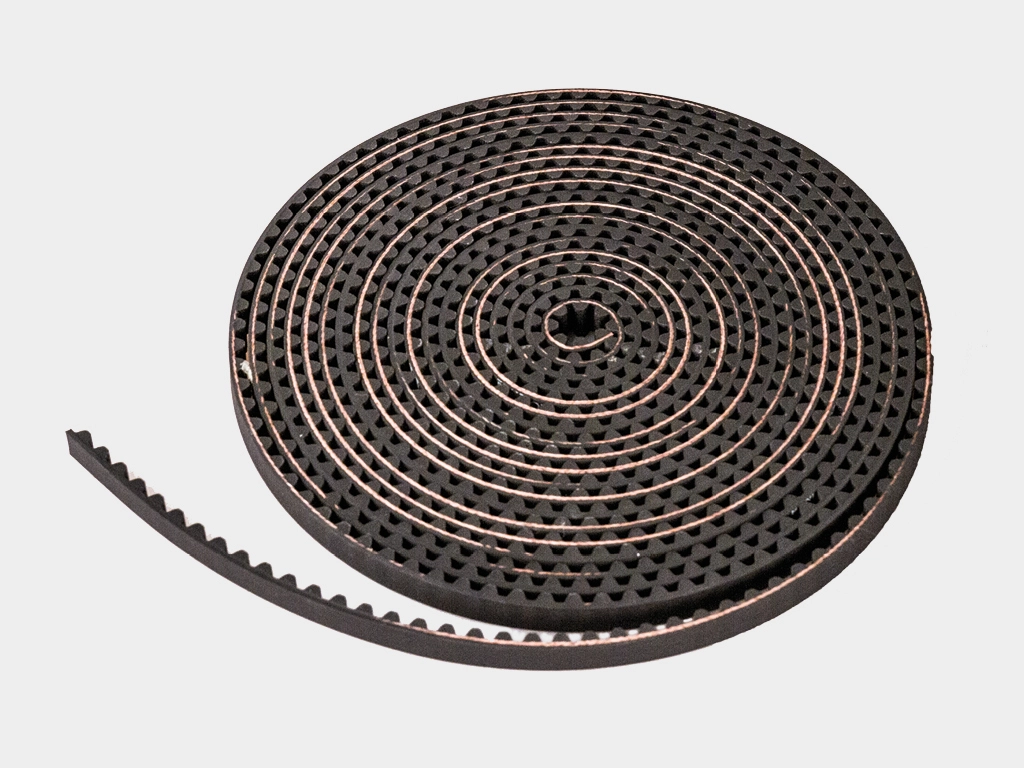

Приводной ремень (арт. AD-17, 11 м)
Приводной ремень (арт. AD-17, 11 м)

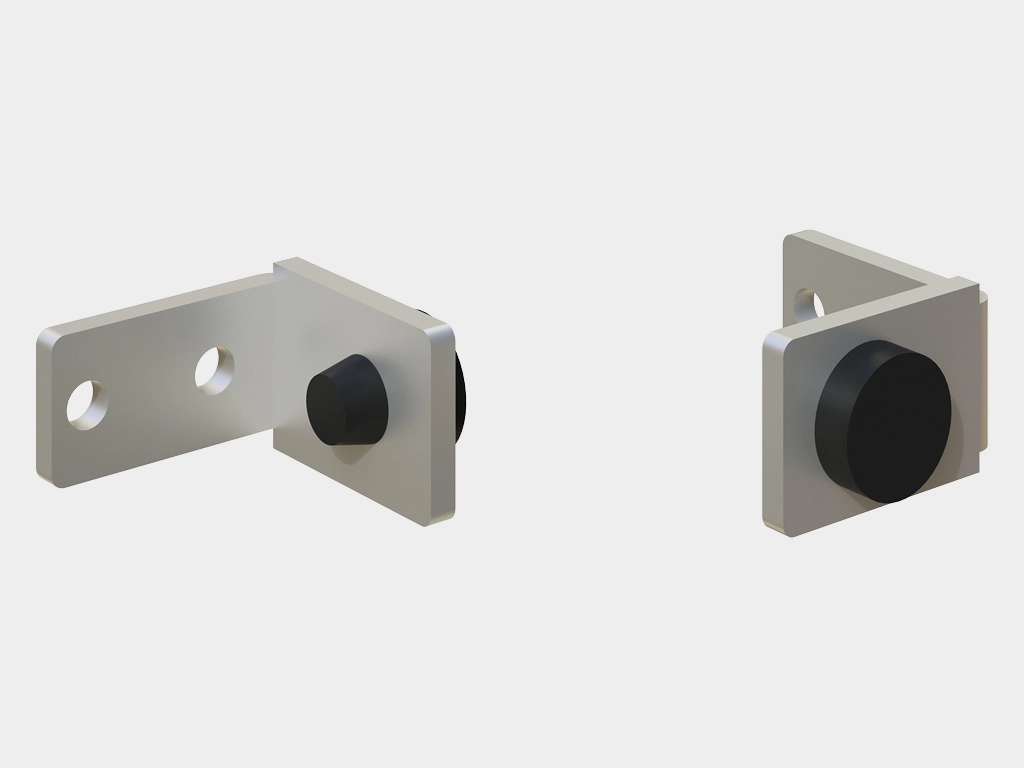

Комплект стопоров (арт. AD-19SP, 2 шт.) в приводе AD-SP
Комплект стопоров (арт. AD-19SP, 2 шт.) в приводе AD-SP
Комплект держателей ремня (арт. AD-20SP, 2 шт.)
Комплект держателей ремня (арт. AD-20SP, 2 шт.)

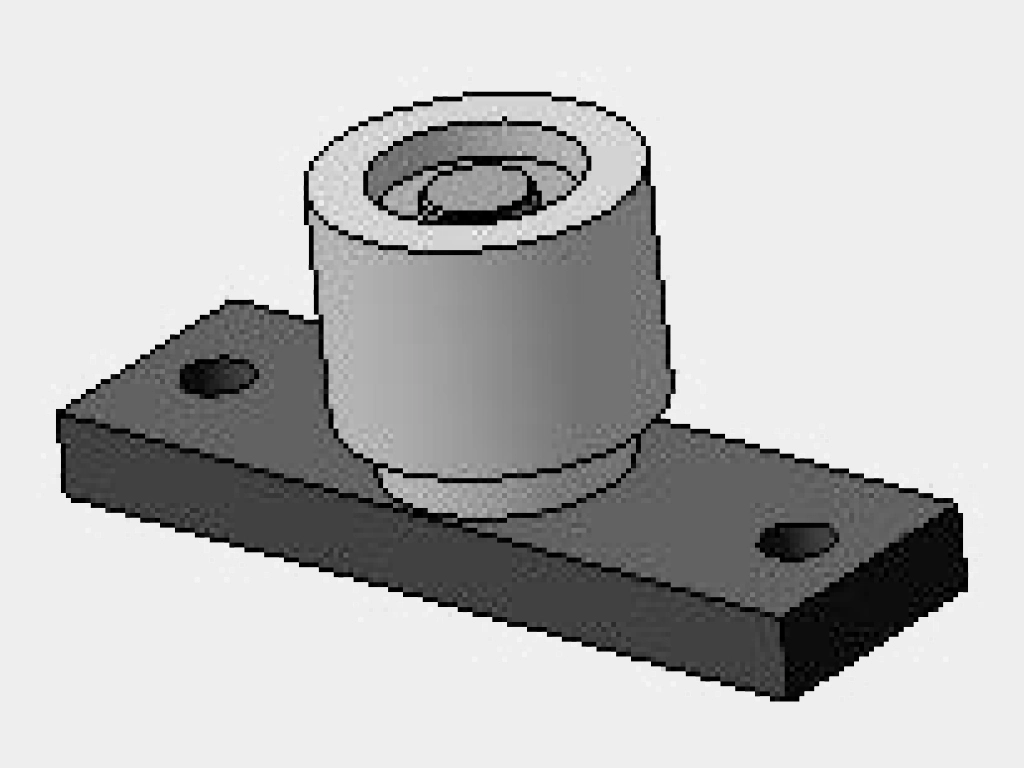

Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)
Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)

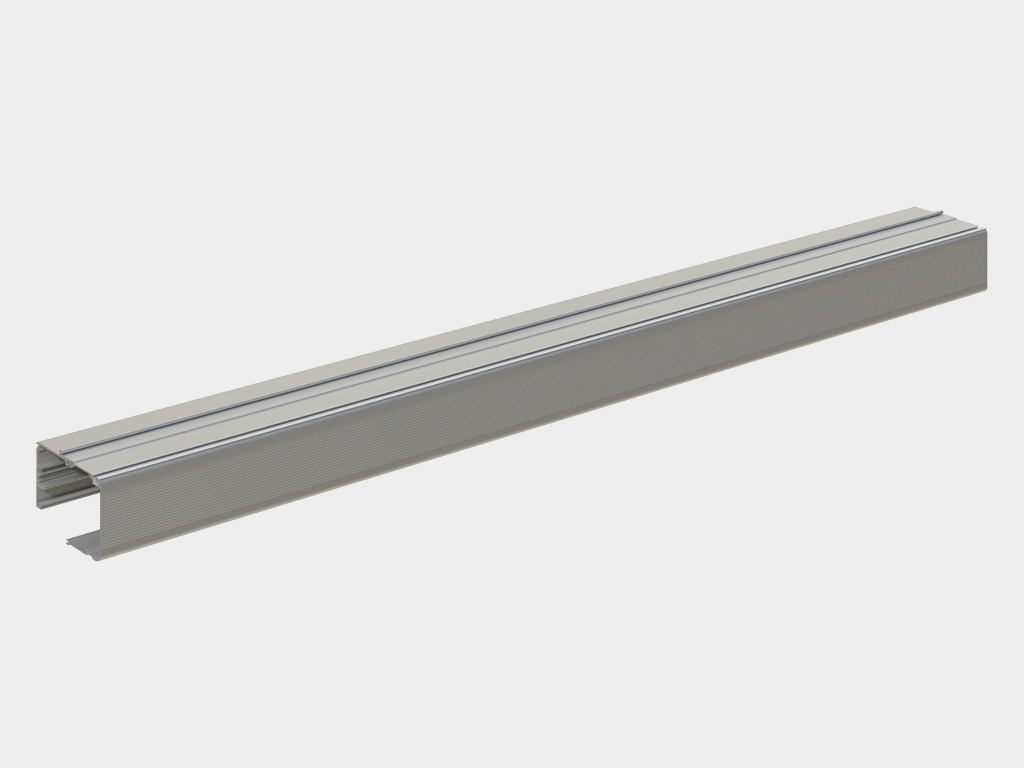

Короб с крышкой (арт. AHDS35 2009, 2011, 2012) для привода AD-SP
Короб с крышкой (арт. AHDS35 2009, 2011, 2012) для привода AD-SP

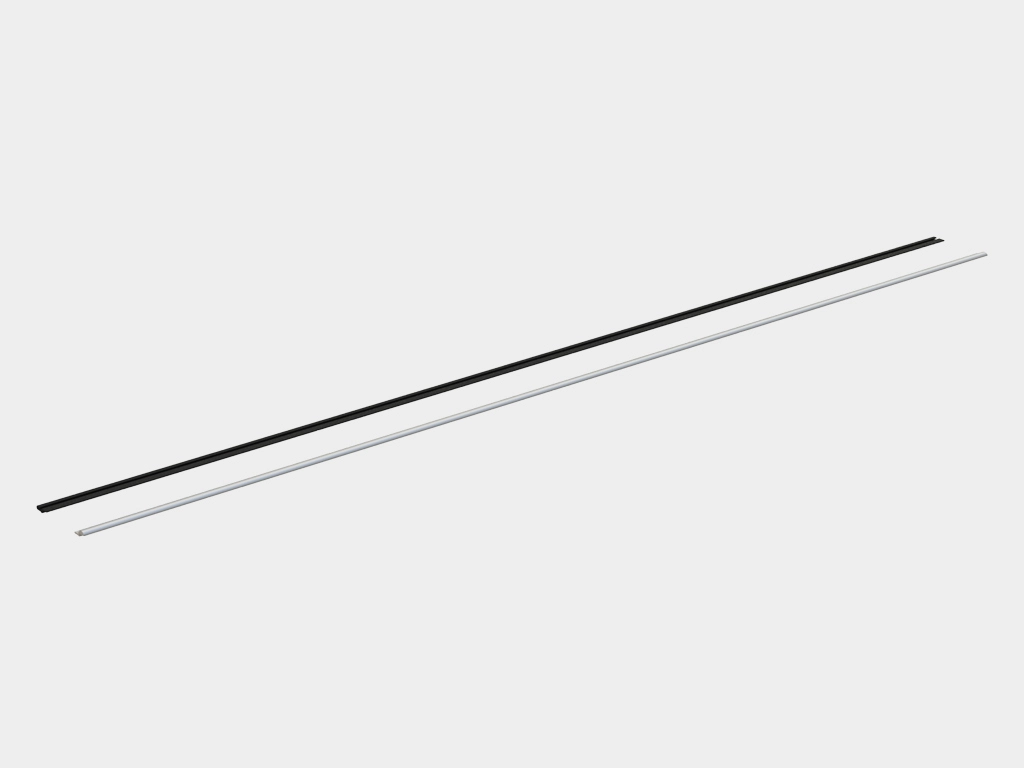

Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP
Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ, 1 шт.)
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ, 1 шт.)
Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108, 1 шт.)
Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108, 1 шт.)

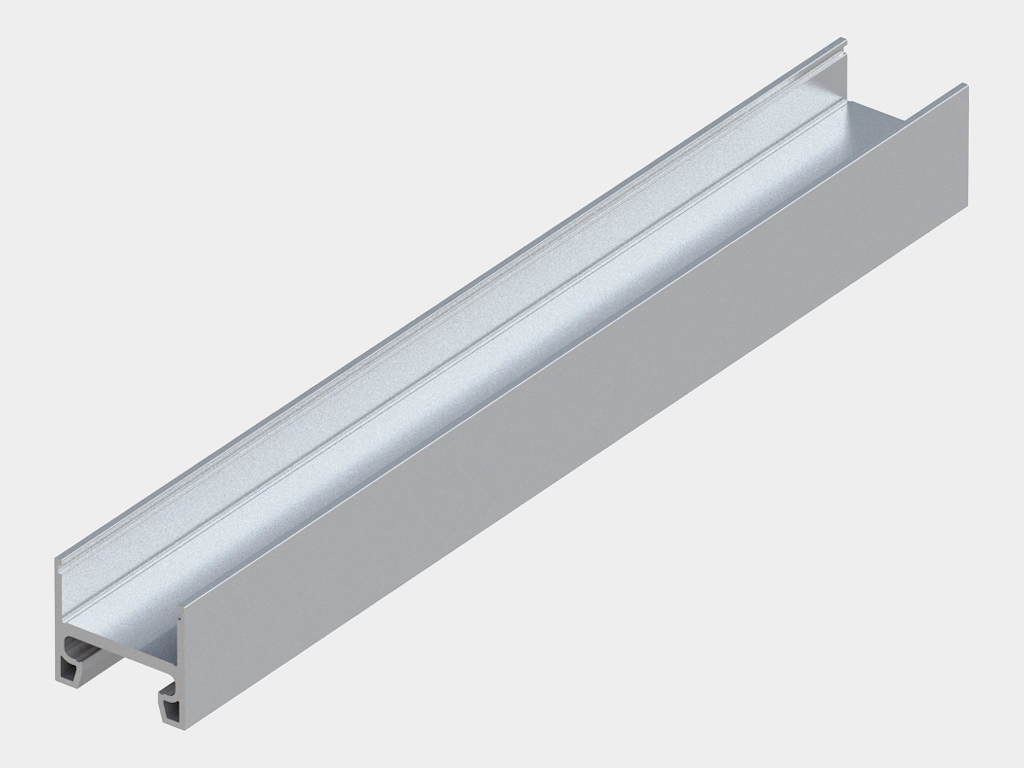

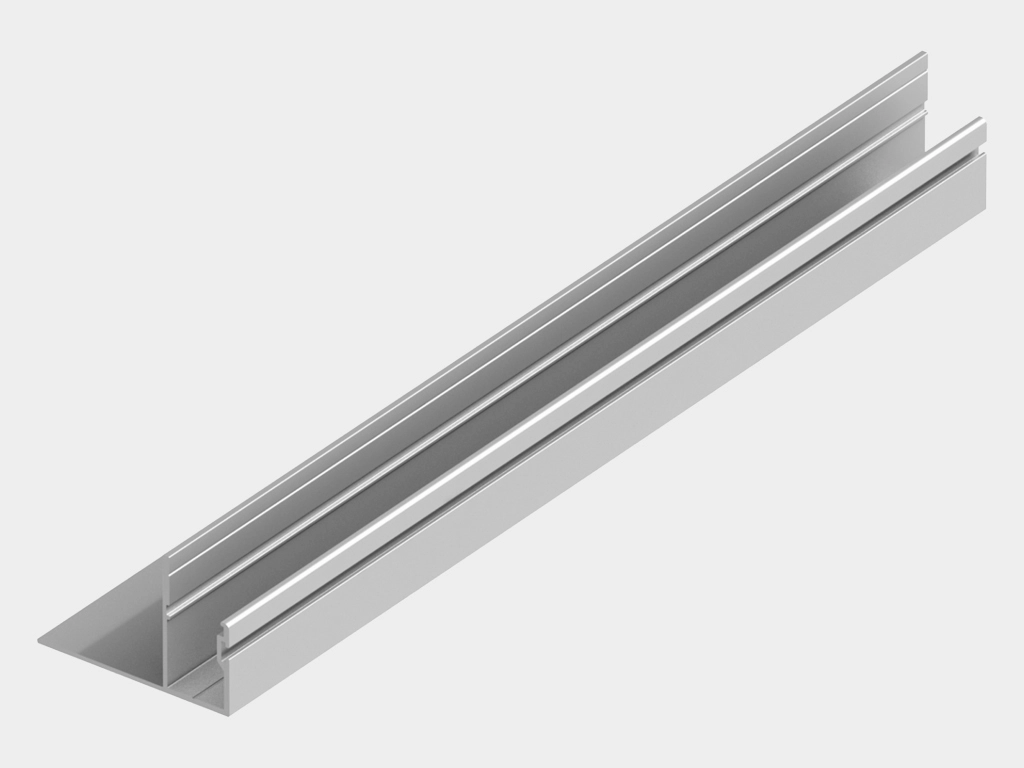

Профиль вертикальный «Антипаника» (арт. AHDS35 0112, 1 шт.)
Профиль вертикальный «Антипаника» (арт. AHDS35 0112, 1 шт.)
Профиль горизонтальный верхний «Антипаника» (арт. AHDS35 0113, 1 шт.)
Профиль горизонтальный верхний «Антипаника» (арт. AHDS35 0113, 1 шт.)
Профиль горизонтальный нижний «Антипаника» (арт. AHDS35 0114, 1 шт.)
Профиль горизонтальный нижний «Антипаника» (арт. AHDS35 0114, 1 шт.)

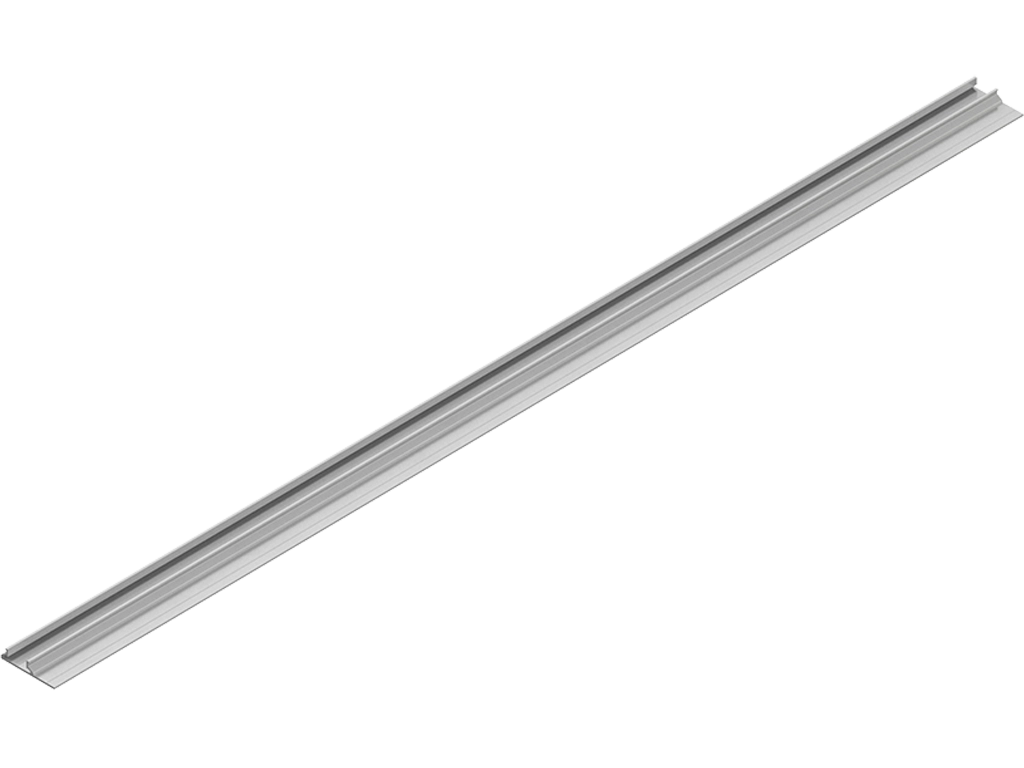

Профиль порога «Антипаника» (арт. AHDS35 0111, 2 шт.)
Профиль порога «Антипаника» (арт. AHDS35 0111, 2 шт.)

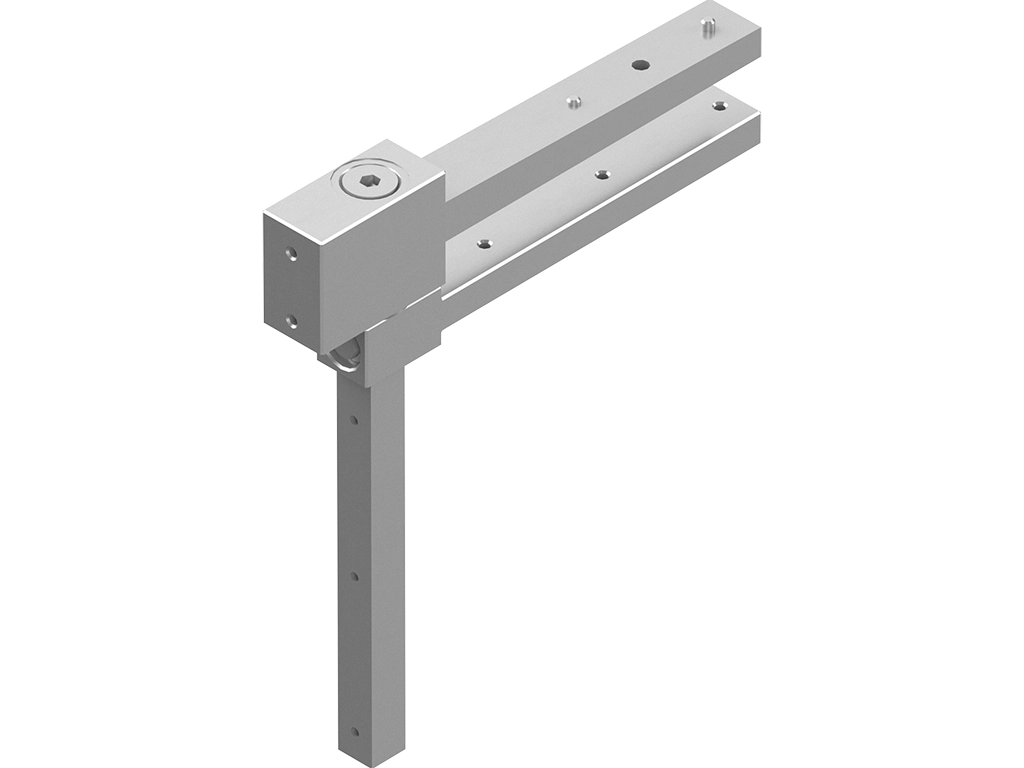

Петля «Антипаники» (арт. HAP.01, 1 шт.) — верхняя петля створки
Петля «Антипаники» (арт. HAP.01, 1 шт.) — верхняя петля створки

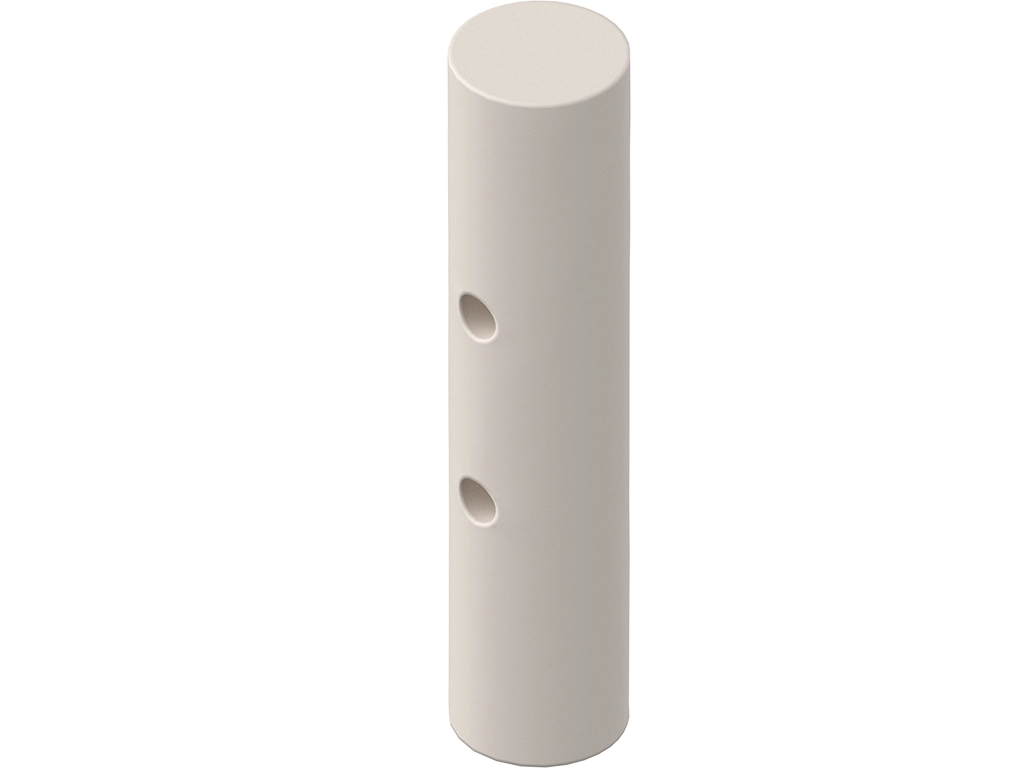

Ограничитель (арт. HAP.02, 1 шт.) — нижня петля створки
Ограничитель (арт. HAP.02, 1 шт.) — нижня петля створки

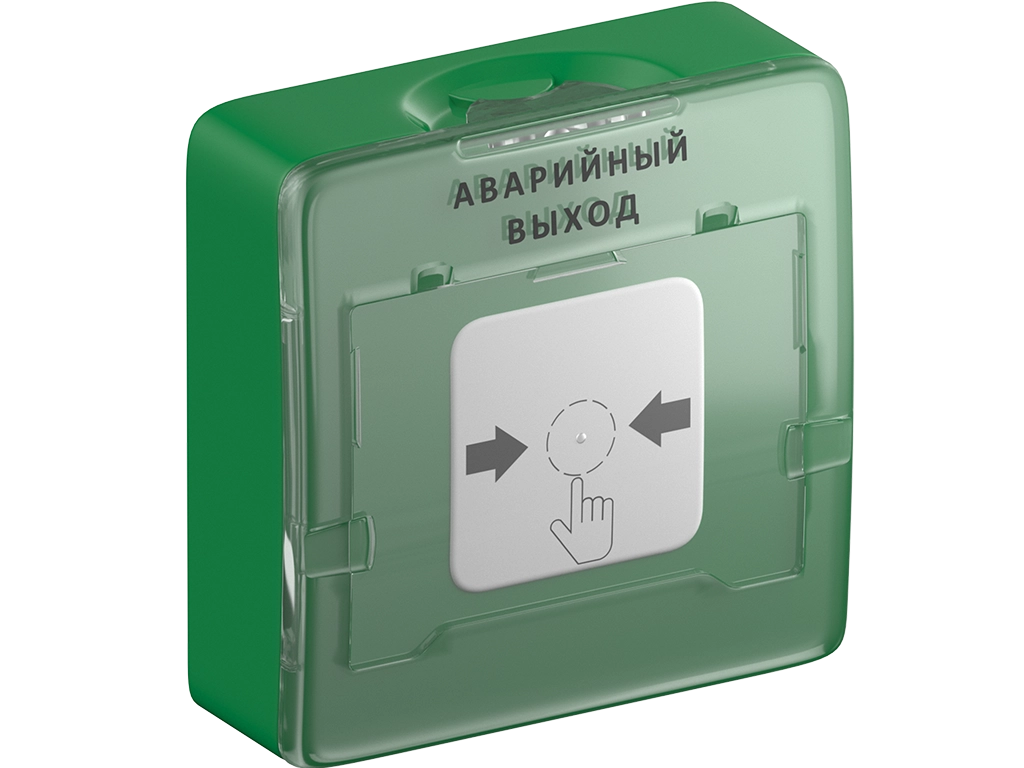

Кнопка аварийного выхода УДП 513-10 (арт. AD-46)
Кнопка аварийного выхода УДП 513-10 (арт. AD-46)
Комплект закладных пластин (арт. AD-100KIT, 1 комп.)
Комплект закладных пластин (арт. AD-100KIT, 1 комп.)
AD-07SP — электромеханический замок для привода AD-SP, обеспечивает надeжную защиту от несанкционированного проникновения / * (арт.AD-07SPTEL) для привода AD-SP-TELESCOPE
AD-07SP — электромеханический замок для привода AD-SP, обеспечивает надeжную защиту от несанкционированного проникновения / * (арт.AD-07SPTEL) для привода AD-SP-TELESCOPE
AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)
AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)
AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)
AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме
AD-09 — комплект фотоэлементов, обеспечивающий дополнительную безопасность в проеме двери
AD-09 — комплект фотоэлементов, обеспечивающий дополнительную безопасность в проеме двери

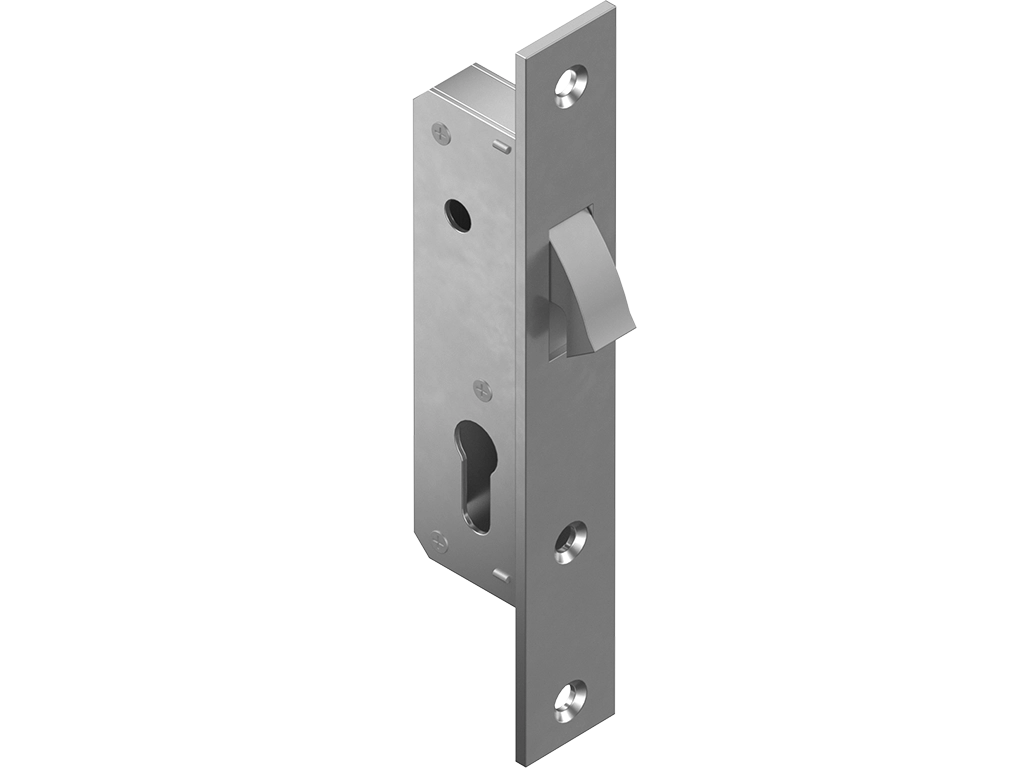

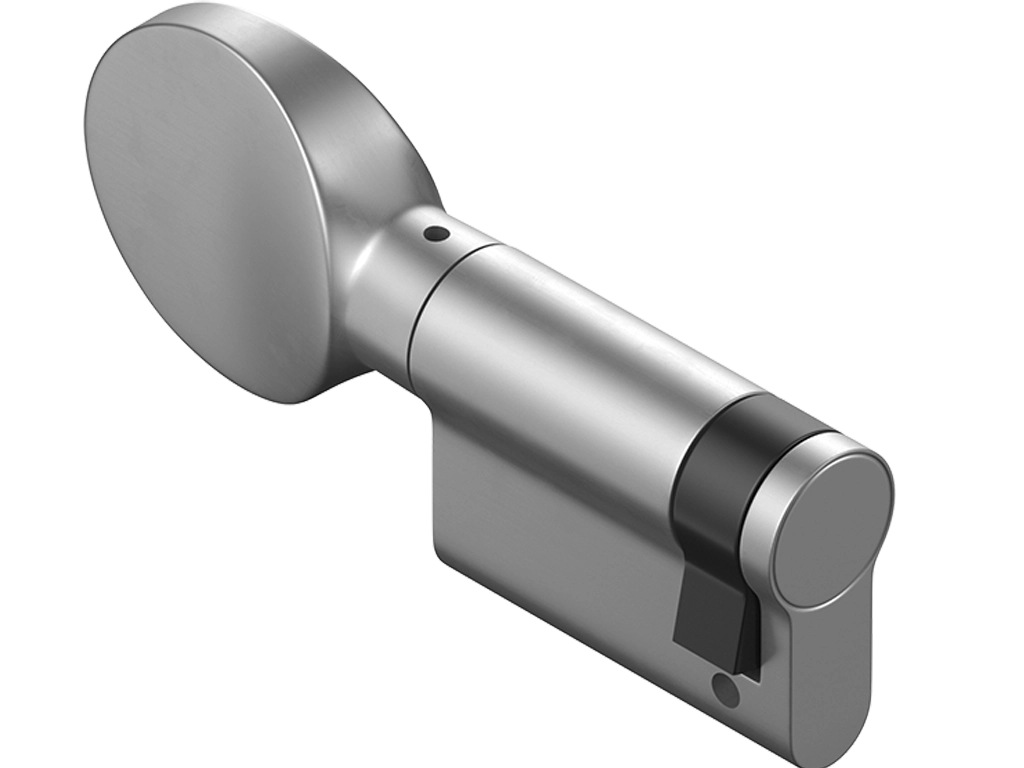

KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)
KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)
KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)
KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)

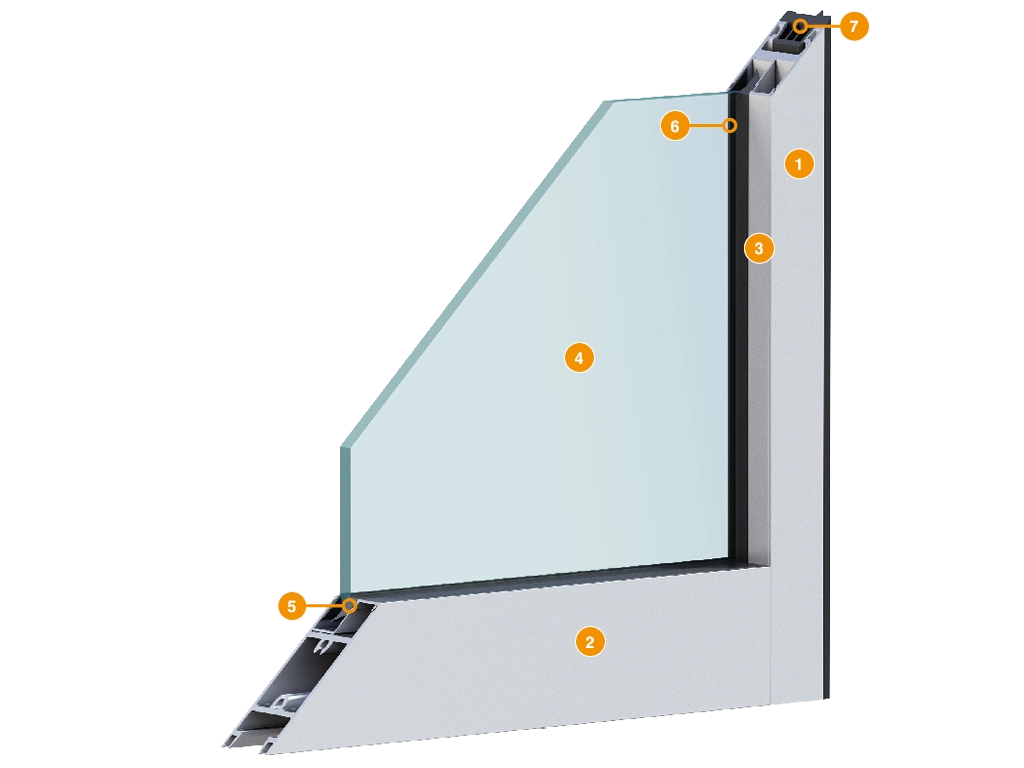

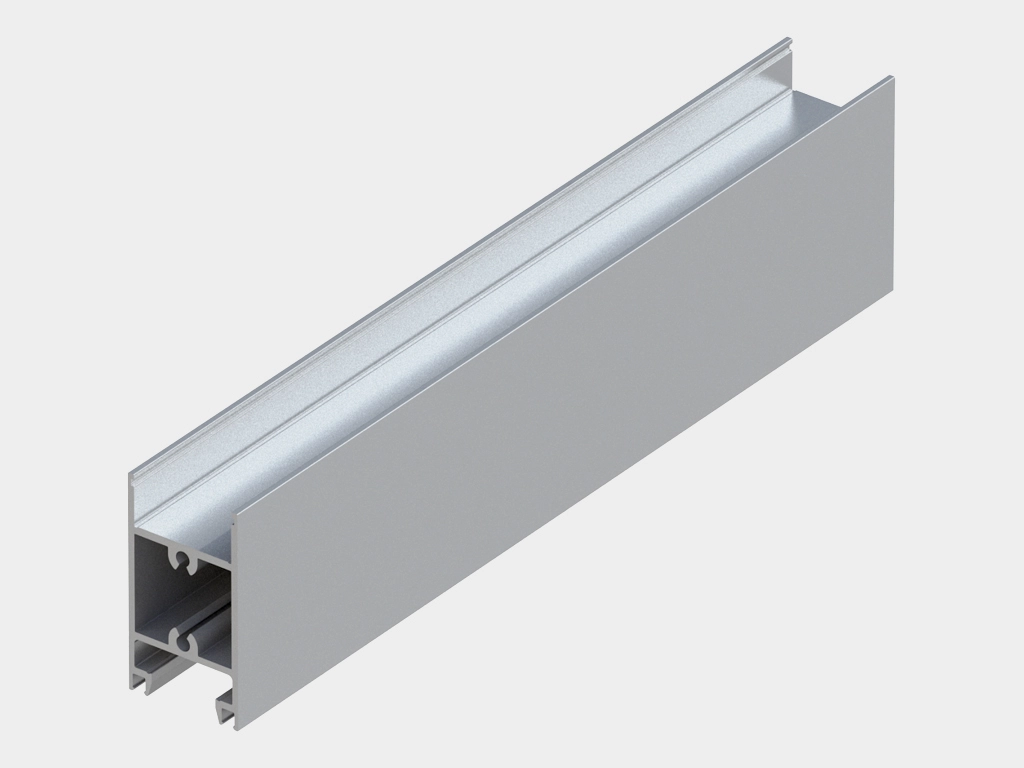

  1. Профиль cтворки вертикальный
  2. Профиль cтворки горизонтальный
  3. Штапик
  4. Заполнение 8 или 9 мм (со штапиком), 24 мм (без штапика)
  5. Уплотнитель внутренний
  6. Уплотнитель внешний
  7. Уплотнитель центральный

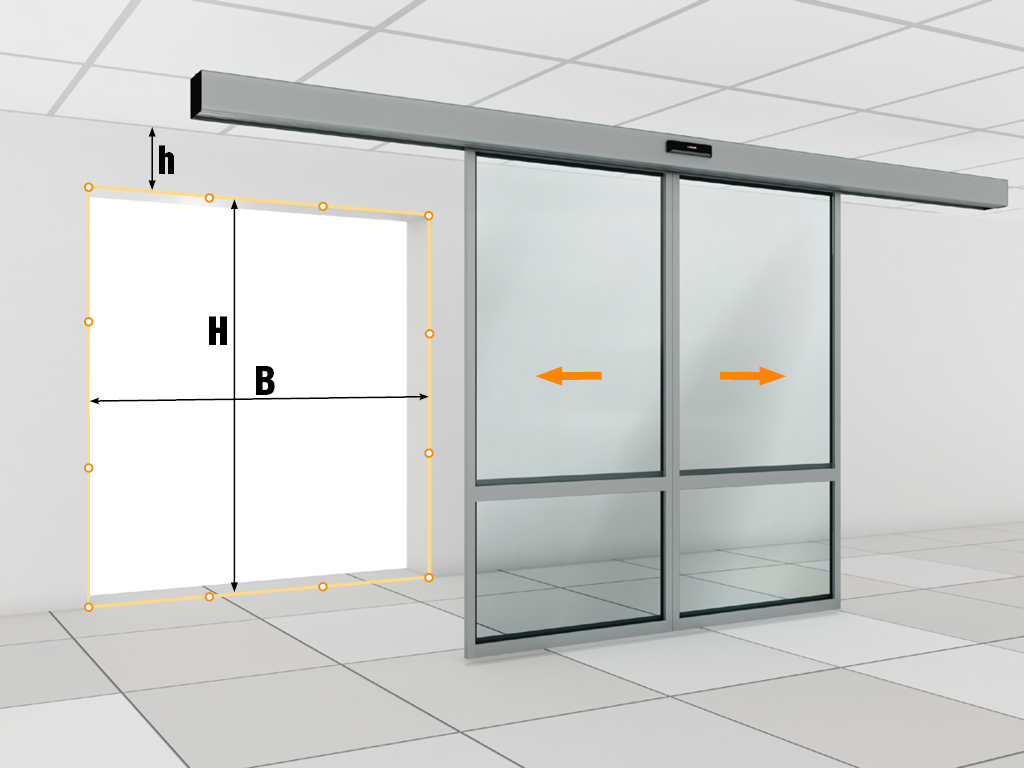

  1. Параметры проема:
    Н — высота проема (расстояние от чистого пола до верха проема);
    В — ширина проема (расстояние от левого края до правого края проема);
    h — высота притолоки (расстояние от верха проема до потолка).
    Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
  2. Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
    Проем должен иметь прямоугольную форму.
    Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
    Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
    Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
    Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
    Притолока и боковые пристенки должны быть в одной плоскости.
    Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
Таблица размеров
Наименование
Значение
Ширина проема для одностворчатых дверей, мм
от 700 до 1 400 (створка «антипаника»)
Ширина проема для двустворчатых дверей, мм
от 1 000 до 2 500 (створка «антипаника»)
Высота проема, мм
от 1 700 до 2 400
Притолока, мм
не менее 125
Цвета
RAL 9016 (белый)
RAL 9016 (белый)
RAL 9006 (металлик гладкий)
RAL 9006 (металлик гладкий)
RAL 7004 (серый)
RAL 7004 (серый)
RAL 1014 (бежевый)
RAL 1014 (бежевый)
RAL 2004 (оранжевый)
RAL 2004 (оранжевый)
RAL 3020 (красный)
RAL 3020 (красный)
RAL 3005 (бордовый)
RAL 3005 (бордовый)
RAL 6018 (салатовый)
RAL 6018 (салатовый)
RAL 6005 (зеленый)
RAL 6005 (зеленый)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (синий)
RAL 5005 (синий)
RAL 8017 (коричнево-красный)
RAL 8017 (коричнево-красный)
RAL 9005 (черный)
RAL 9005 (черный)
RAL 8014 (коричневый)
RAL 8014 (коричневый)
Комплектация

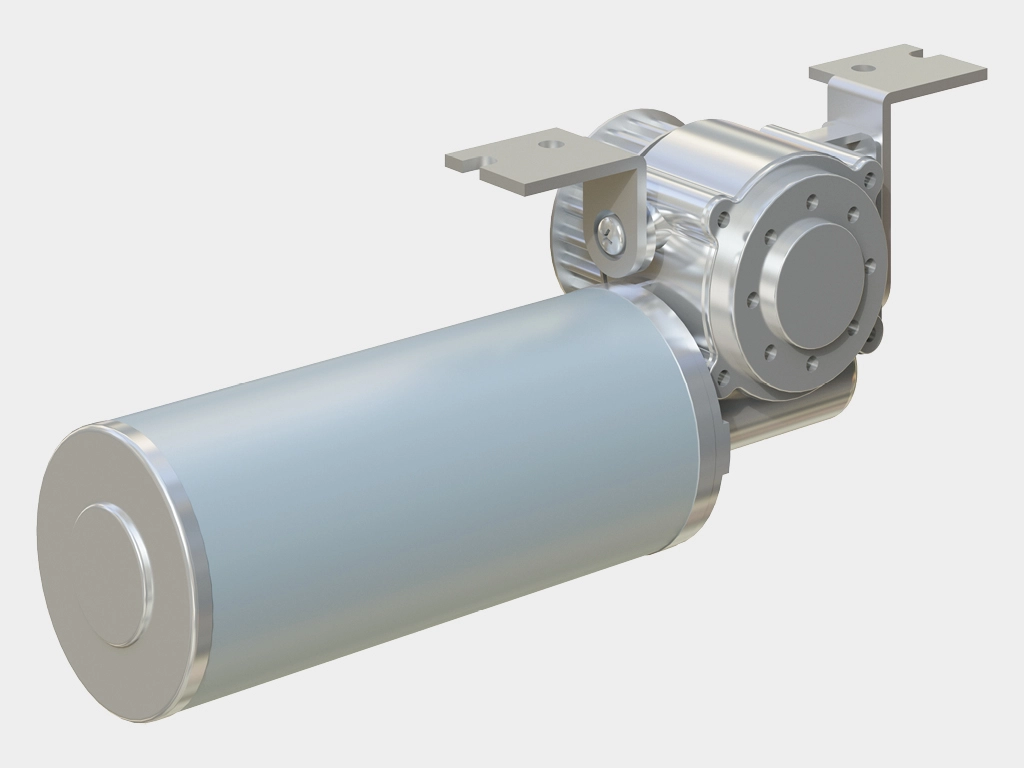

Электродвигатeль (арт. AD-01SP)
Электродвигатeль (арт. AD-01SP)
Контроллер (арт. AD-03SP)
Контроллер (арт. AD-03SP)

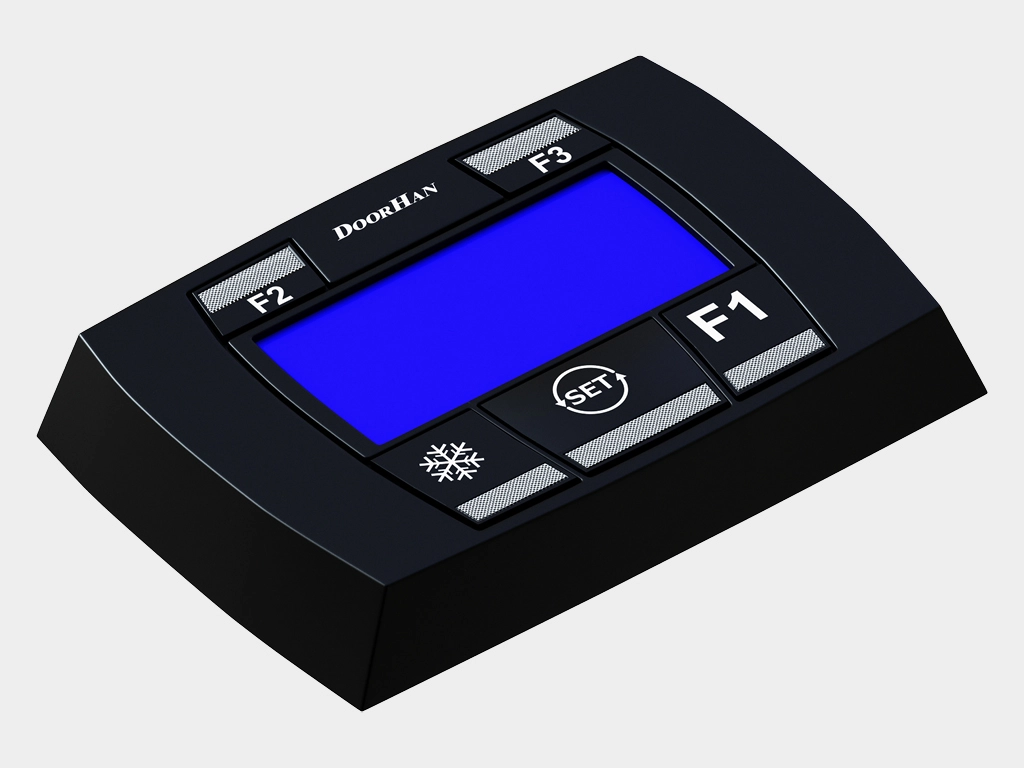

Переключатель режимов с дисплеем (арт. AD-08SP)
Переключатель режимов с дисплеем (арт. AD-08SP)
Датчик движения (арт. AD-06, 1 шт.)
Датчик движения (арт. AD-06, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)
Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.)

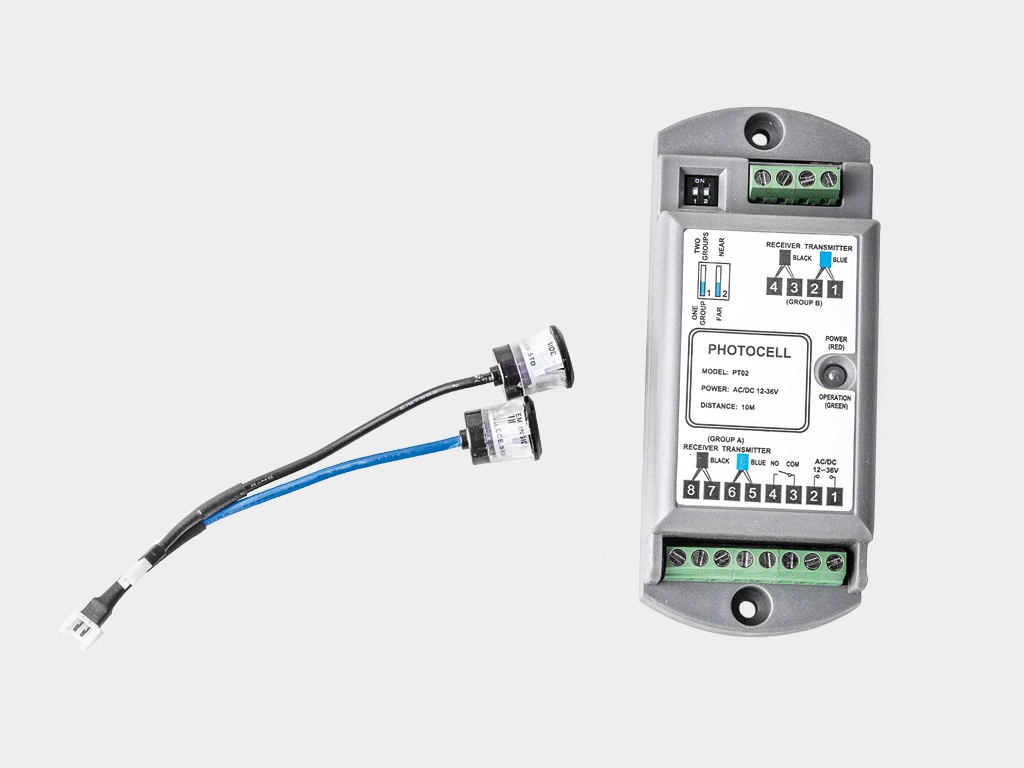

Комплект фотоэлементов (арт. AD-09, 1шт.), обеспечивающий блокировку привода в режиме распахивания створок двери
Комплект фотоэлементов (арт. AD-09, 1шт.), обеспечивающий блокировку привода в режиме распахивания створок двери

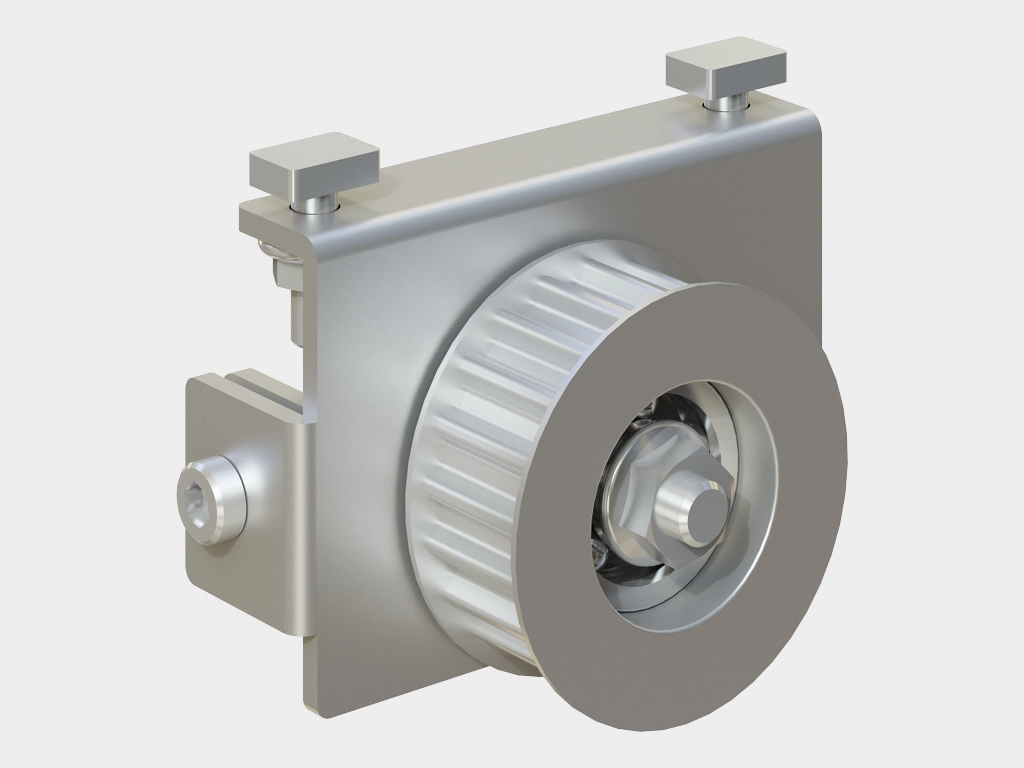

Натяжной ролик (арт. AD-14SP, 1 шт.)
Натяжной ролик (арт. AD-14SP, 1 шт.)

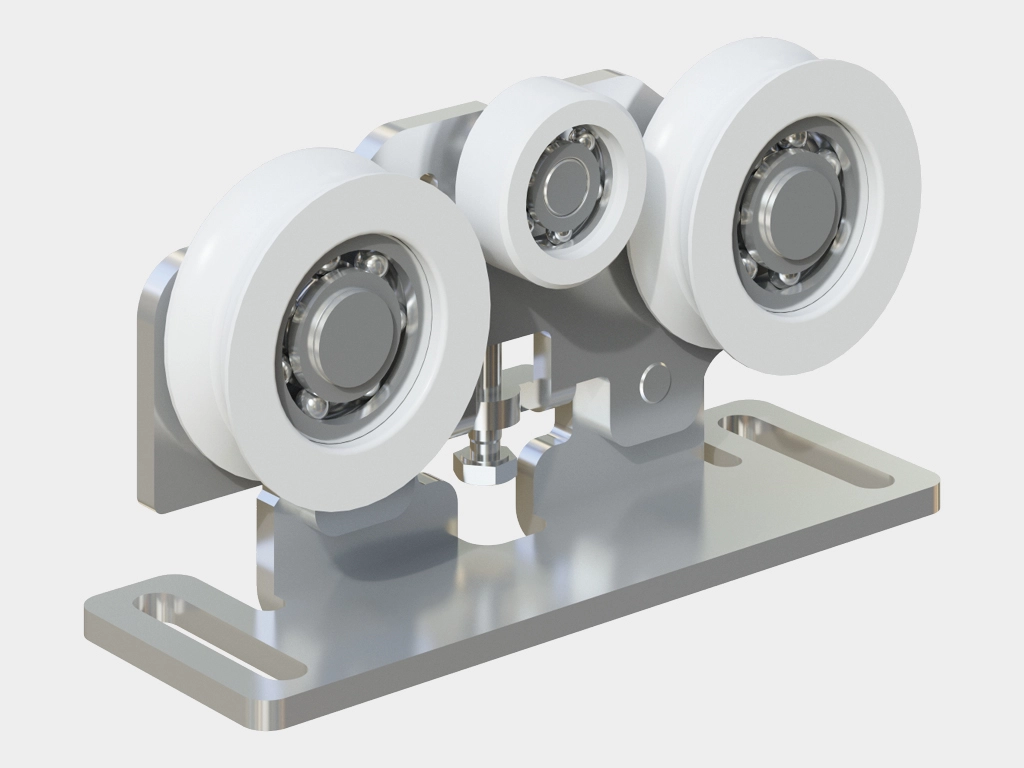

Комплект кареток (арт. AD-15SP, 4 шт.) в приводе AD-SP
Комплект кареток (арт. AD-15SP, 4 шт.) в приводе AD-SP
Комплект боковых крышек короба (арт. AD-16SP, 2 шт.) в AD-SP
Комплект боковых крышек короба (арт. AD-16SP, 2 шт.) в AD-SP
Приводной ремень (арт. AD-17, 11 м)
Приводной ремень (арт. AD-17, 11 м)

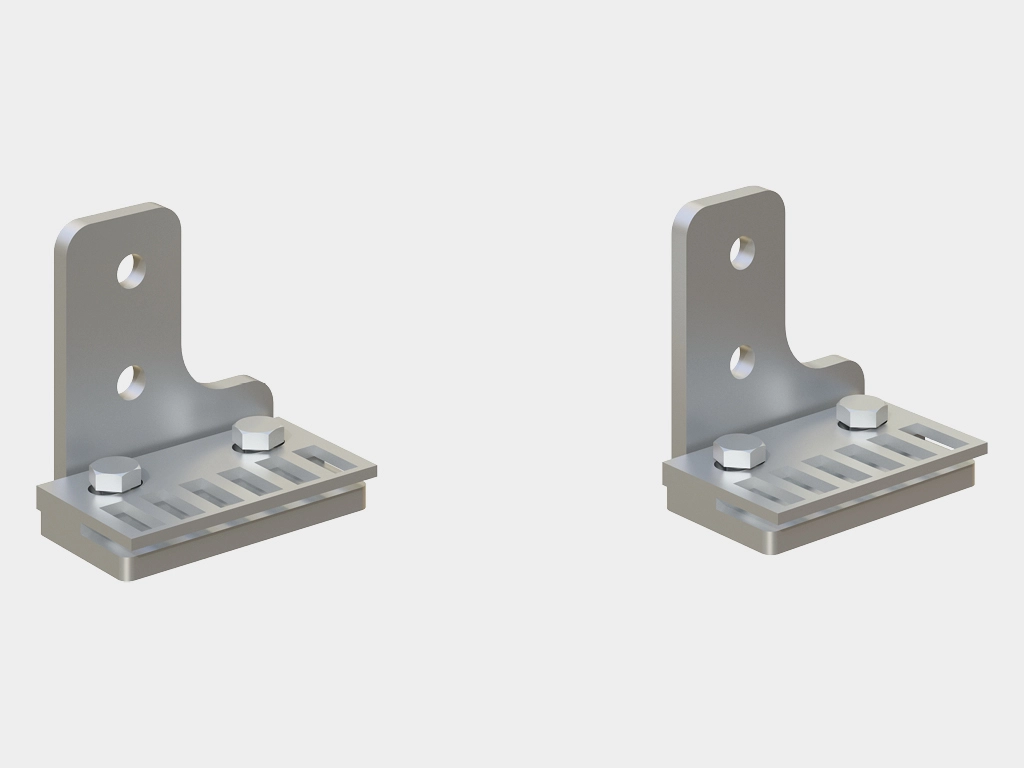

Комплект стопоров (арт. AD-19SP, 2 шт.) в приводе AD-SP
Комплект стопоров (арт. AD-19SP, 2 шт.) в приводе AD-SP
Комплект держателей ремня (арт. AD-20SP, 2 шт.)
Комплект держателей ремня (арт. AD-20SP, 2 шт.)
Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)
Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.)
Короб с крышкой (арт. AHDS35 2009, 2011, 2012) для привода AD-SP
Короб с крышкой (арт. AHDS35 2009, 2011, 2012) для привода AD-SP
Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP
Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)
Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.)
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ, 1 шт.)
Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ, 1 шт.)
Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108, 1 шт.)
Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108, 1 шт.)

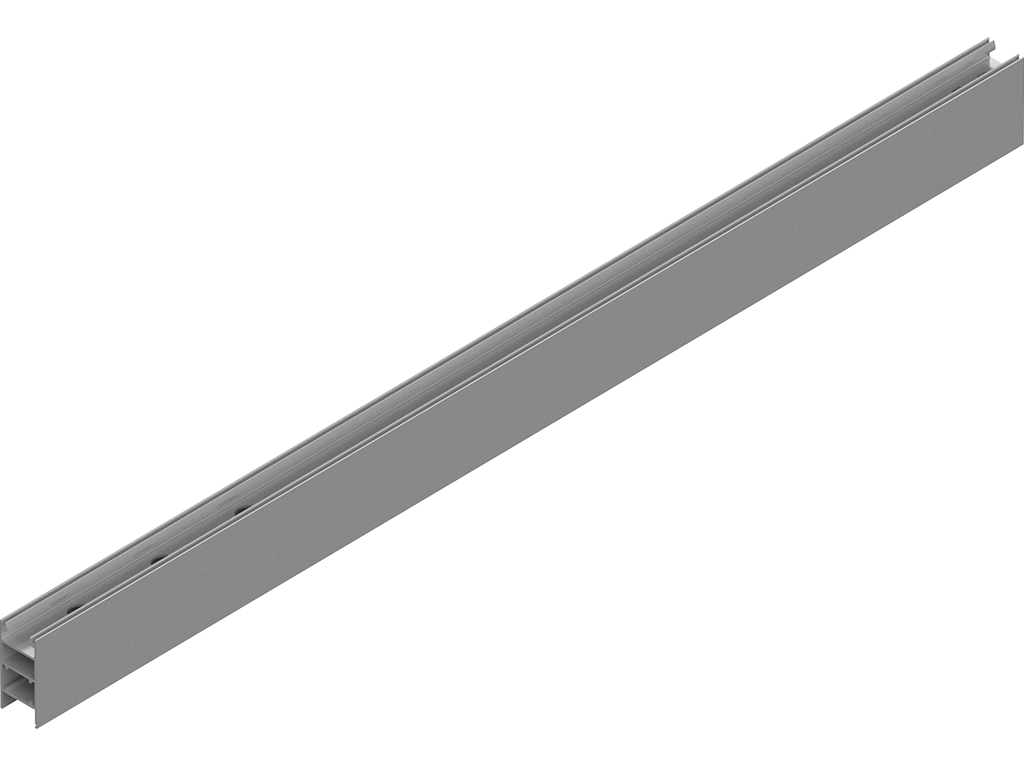

Профиль вертикальный «Антипаника» (арт. AHDS35 0112, 1 шт.)
Профиль вертикальный «Антипаника» (арт. AHDS35 0112, 1 шт.)

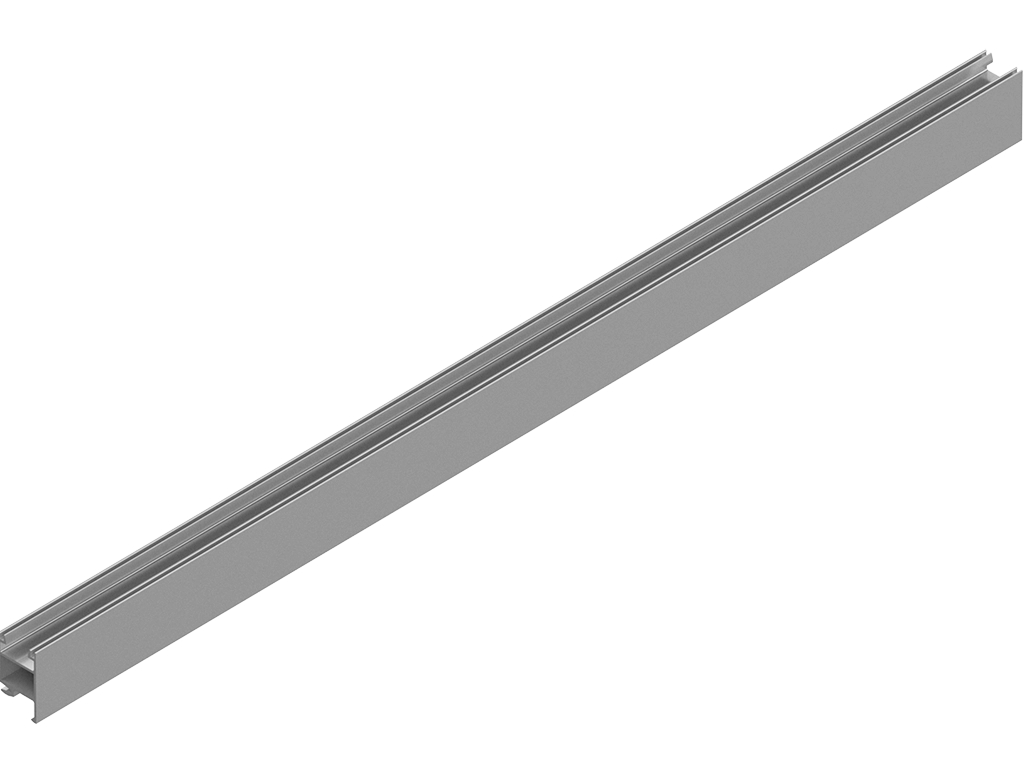

Профиль горизонтальный верхний «Антипаника» (арт. AHDS35 0113, 1 шт.)
Профиль горизонтальный верхний «Антипаника» (арт. AHDS35 0113, 1 шт.)

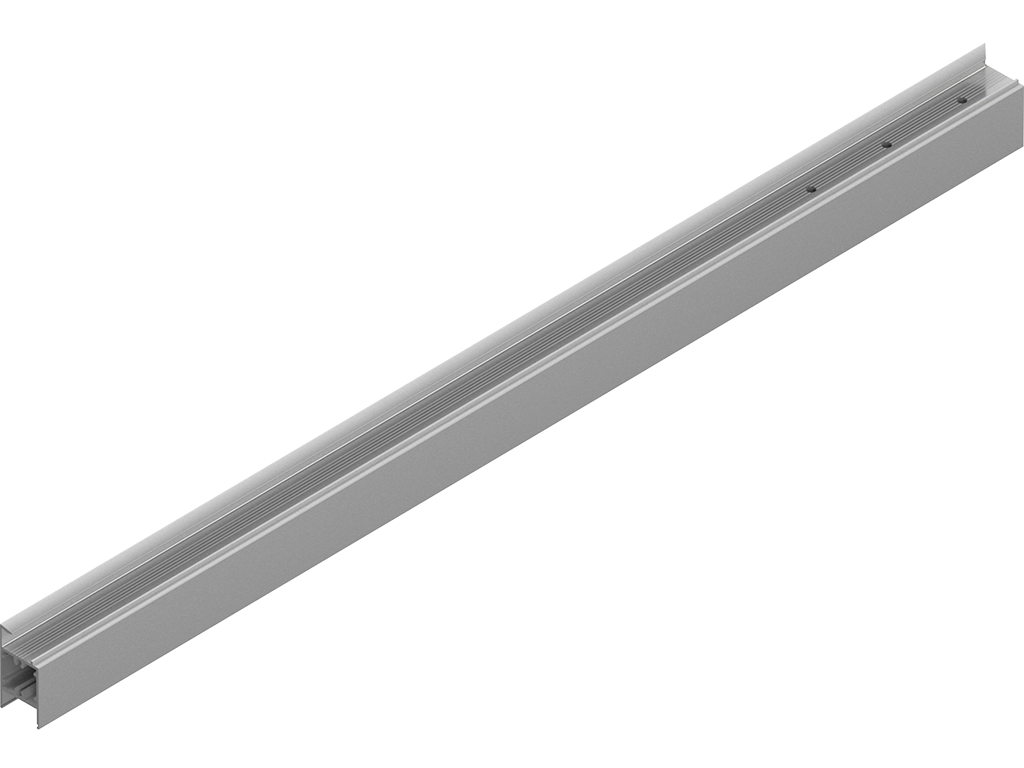

Профиль горизонтальный нижний «Антипаника» (арт. AHDS35 0114, 1 шт.)
Профиль горизонтальный нижний «Антипаника» (арт. AHDS35 0114, 1 шт.)
Профиль порога «Антипаника» (арт. AHDS35 0111, 2 шт.)
Профиль порога «Антипаника» (арт. AHDS35 0111, 2 шт.)
Петля «Антипаники» (арт. HAP.01, 1 шт.) — верхняя петля створки
Петля «Антипаники» (арт. HAP.01, 1 шт.) — верхняя петля створки
Ограничитель (арт. HAP.02, 1 шт.) — нижня петля створки
Ограничитель (арт. HAP.02, 1 шт.) — нижня петля створки
Кнопка аварийного выхода УДП 513-10 (арт. AD-46)
Кнопка аварийного выхода УДП 513-10 (арт. AD-46)

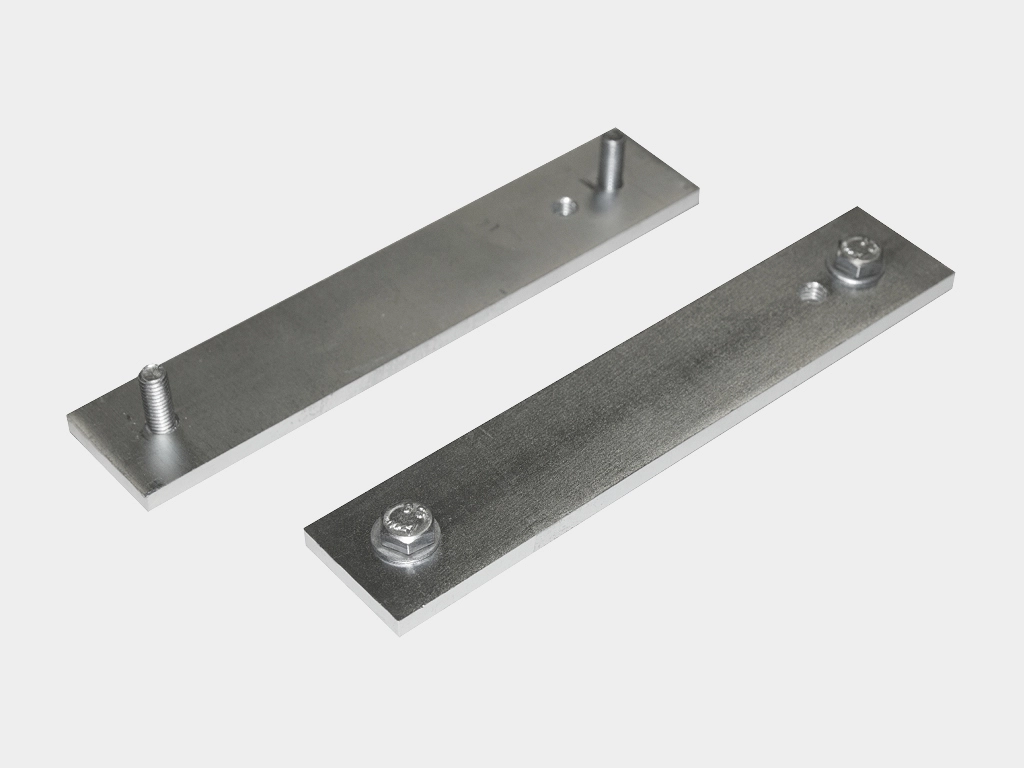

Комплект закладных пластин (арт. AD-100KIT, 1 комп.)
Комплект закладных пластин (арт. AD-100KIT, 1 комп.)

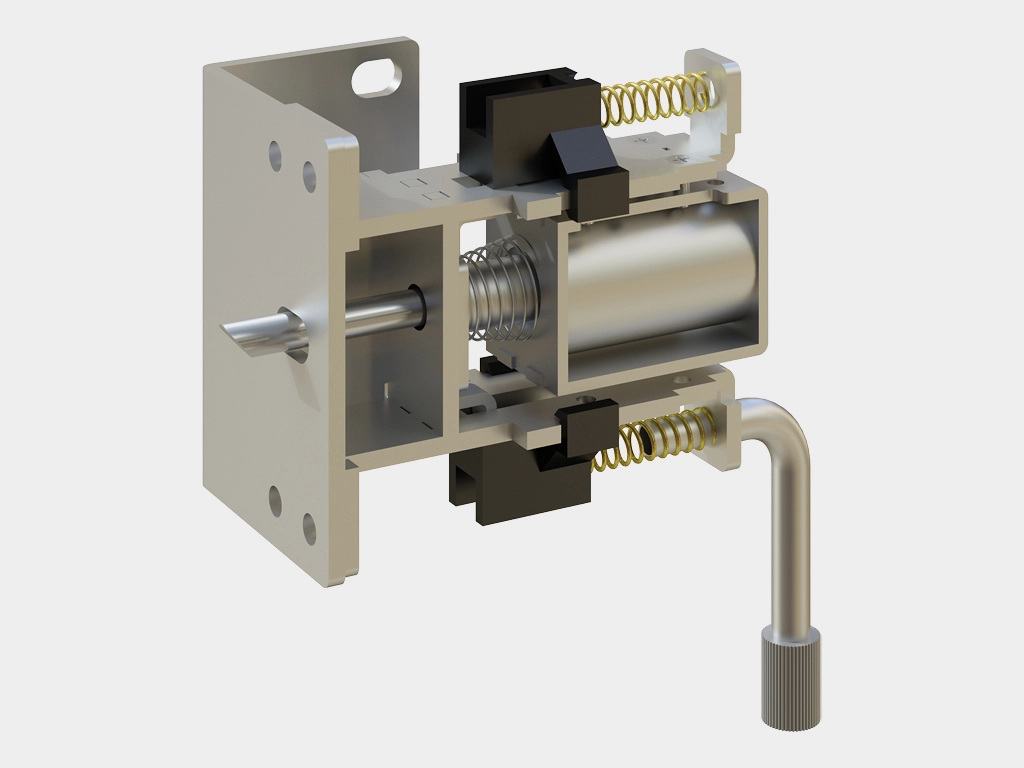

AD-07SP — электромеханический замок для привода AD-SP, обеспечивает надeжную защиту от несанкционированного проникновения / * (арт.AD-07SPTEL) для привода AD-SP-TELESCOPE
AD-07SP — электромеханический замок для привода AD-SP, обеспечивает надeжную защиту от несанкционированного проникновения / * (арт.AD-07SPTEL) для привода AD-SP-TELESCOPE
AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)
AD-27 — аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов)

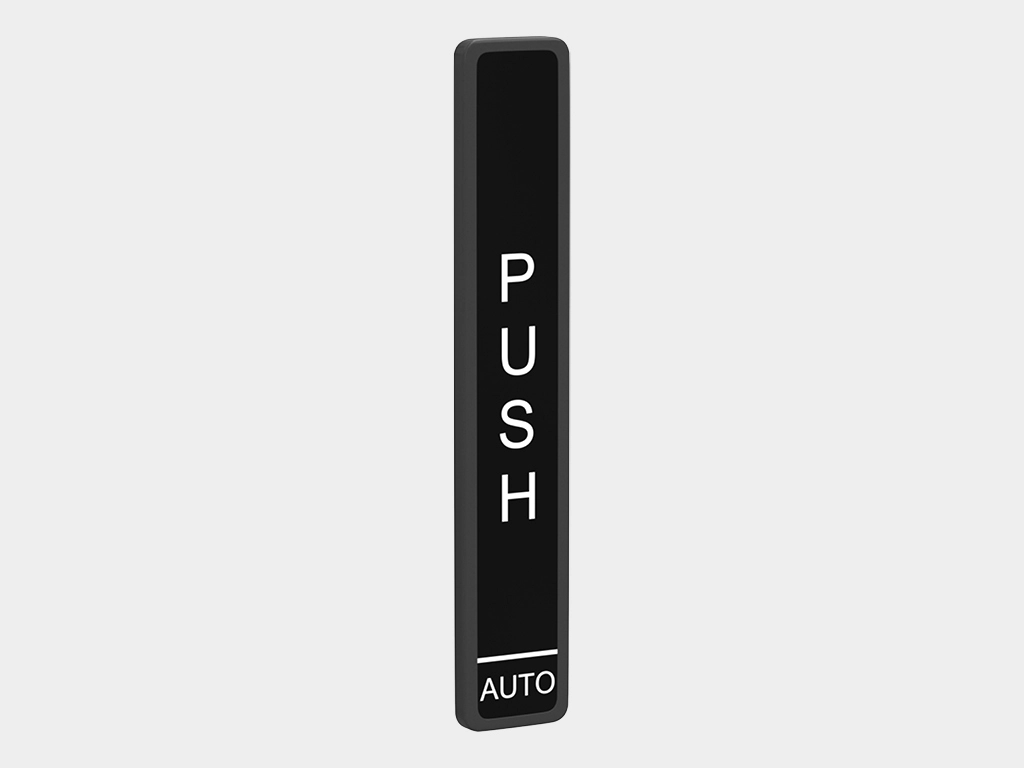

AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)
AD-30 — беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку)

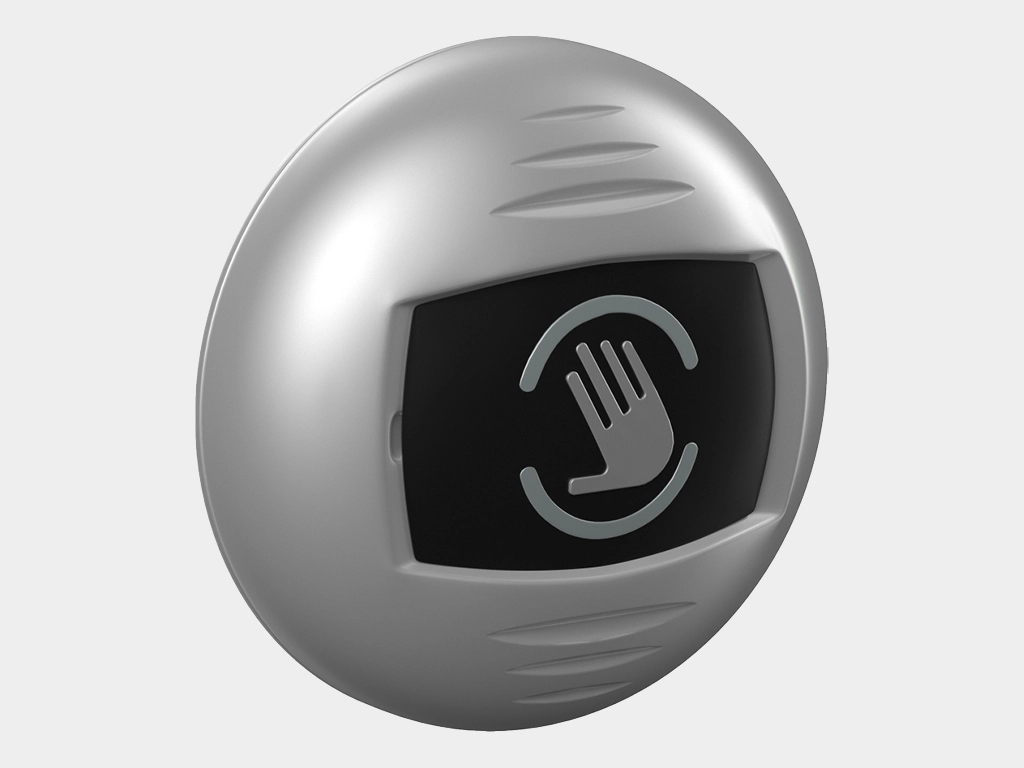

AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью

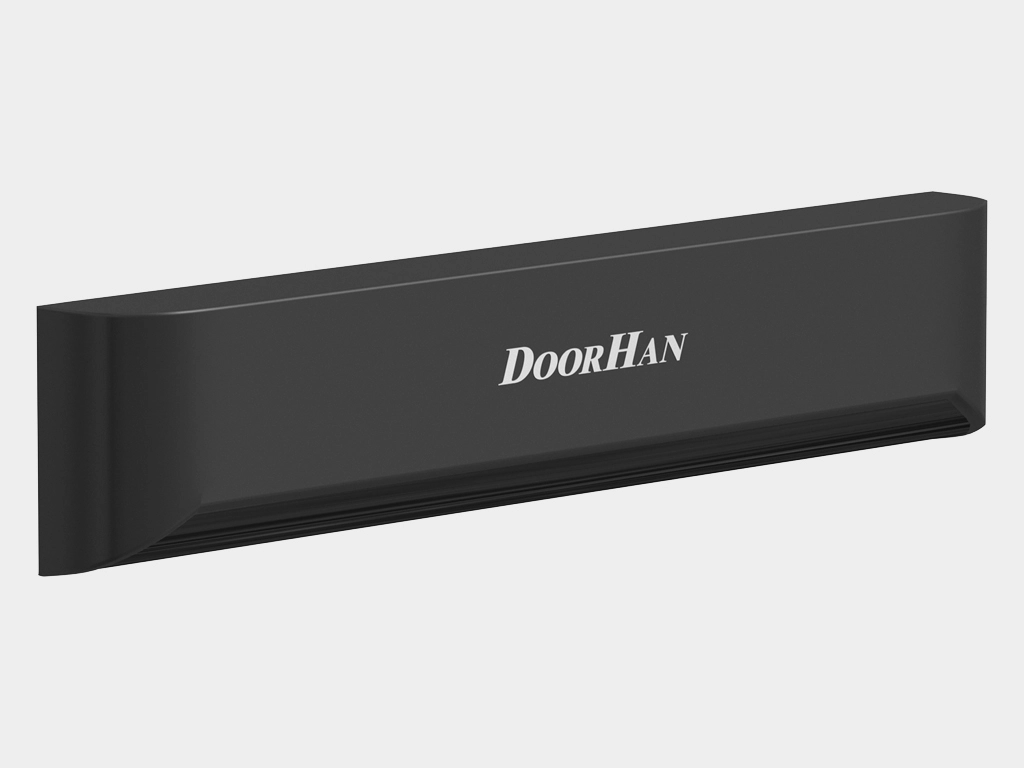

AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме
AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме
AD-09 — комплект фотоэлементов, обеспечивающий дополнительную безопасность в проеме двери
AD-09 — комплект фотоэлементов, обеспечивающий дополнительную безопасность в проеме двери
KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)
KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)
KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)
KALESB-1K — замок врезной с откидным ригелем в сборе с вертушкой (без ключа)
Конструкция
  1. Профиль cтворки вертикальный
  2. Профиль cтворки горизонтальный
  3. Штапик
  4. Заполнение 8 или 9 мм (со штапиком), 24 мм (без штапика)
  5. Уплотнитель внутренний
  6. Уплотнитель внешний
  7. Уплотнитель центральный
Подготовка объекта
  1. Параметры проема:
    Н — высота проема (расстояние от чистого пола до верха проема);
    В — ширина проема (расстояние от левого края до правого края проема);
    h — высота притолоки (расстояние от верха проема до потолка).
    Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.
  2. Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
    Проем должен иметь прямоугольную форму.
    Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
    Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
    Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
    Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
    Притолока и боковые пристенки должны быть в одной плоскости.
    Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.
Монтаж
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего  препятствия  (труба,  короб,  стена  и  др.).  Запишите  минимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
ОФОРМИТЬ ЗАКАЗ в Астрахани
Менеджеры компании ответят на все
вопросы по телефону:
