Купить гаражные секционные ворота rsd02 в Астрахани от официального дилера DoorHan

Секционные ворота этой серии изготовлены из теплых сэндвич-панелей без мостика холода. Проем надежно герметизируется за счет эластичного двухлепесткового уплотнителя. Ворота изготавливаются с различными вариантами подъема для помещений различной конфигурации. Благодаря цветовому и дизайнерскому разнообразию въезд можно оформить в единой стилистике со зданием.

Рассчитать цену

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

1 100–6 000

Высота проема, мм

2 000–3 500

Притолока, мм

От 150

Пристенки, мм

От 120

RAL 9003 (белый, стальная и алюминиевая панели)

RAL 9006 (серебристый, стальная панель)

RAL 7004 (серый, стальная панель)

RAL 1014 (бежевый, стальная панель)

RAL 6005 (зеленый, стальная панель)

RAL 5005 (синий, стальная панель)

RAL 7016 (антрацит, стальная панель)

RAL 7016 («мороз», стальная панель, наценка)

RAL 3000 (красный, стальная панель)

RAL 3005 (бордовый, стальная панель)

RAL 8017 (красно-коричневый, стальная и алюминиевая панели)

RAL 8017 («мороз», стальная панель, наценка)

Золотой дуб (стальная панель, наценка)

Венге (стальная панель, наценка)

Нестандартный цвет по карте RAL (стальная панель, наценка)

Базовая

Дополнительная

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и с усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

Окно акриловое 607 × 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Окно акриловое 627 × 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

Окно акриловое 452 × 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

Окно акриловое 452 × 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

Окно акриловое 452 × 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.

Окно акриловое 452 × 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

Окно акриловое 452 × 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

Окно акриловое 452 × 302, коричневое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

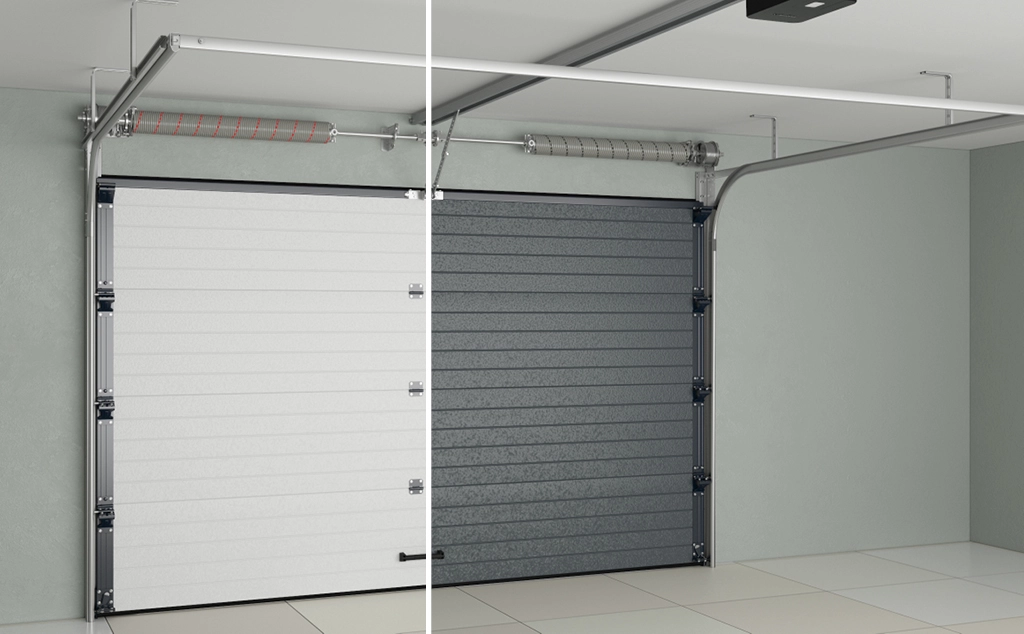

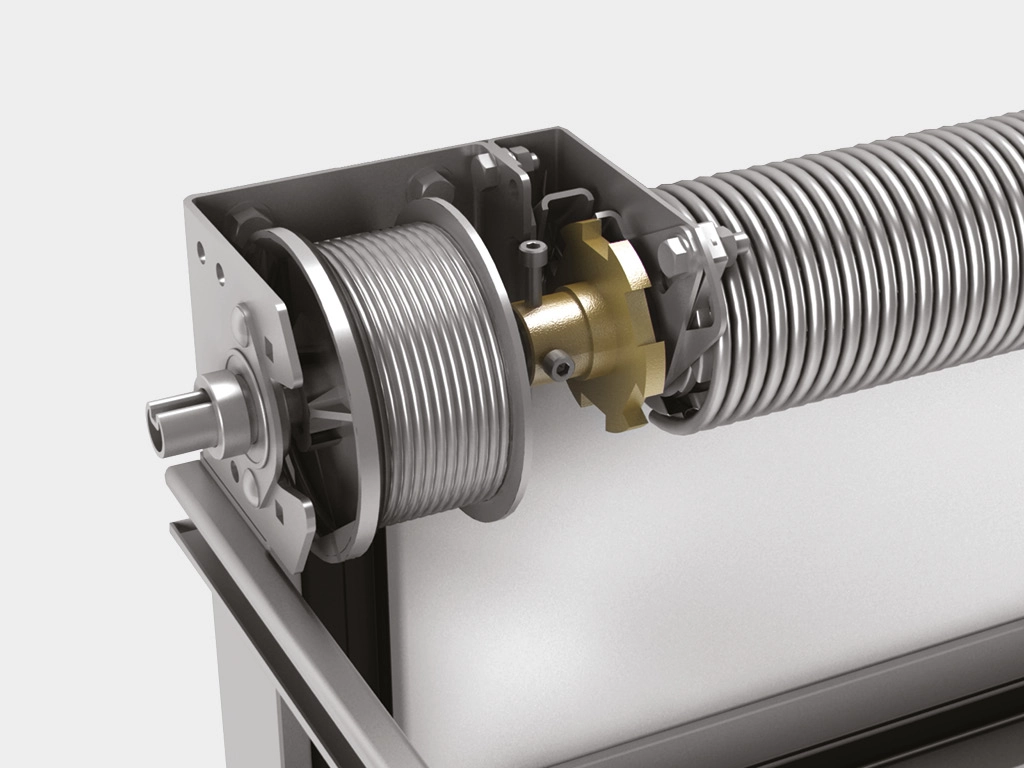

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита – 2 130 мм. Не доступна для щита из алюминиевых сэндвич-панелей.

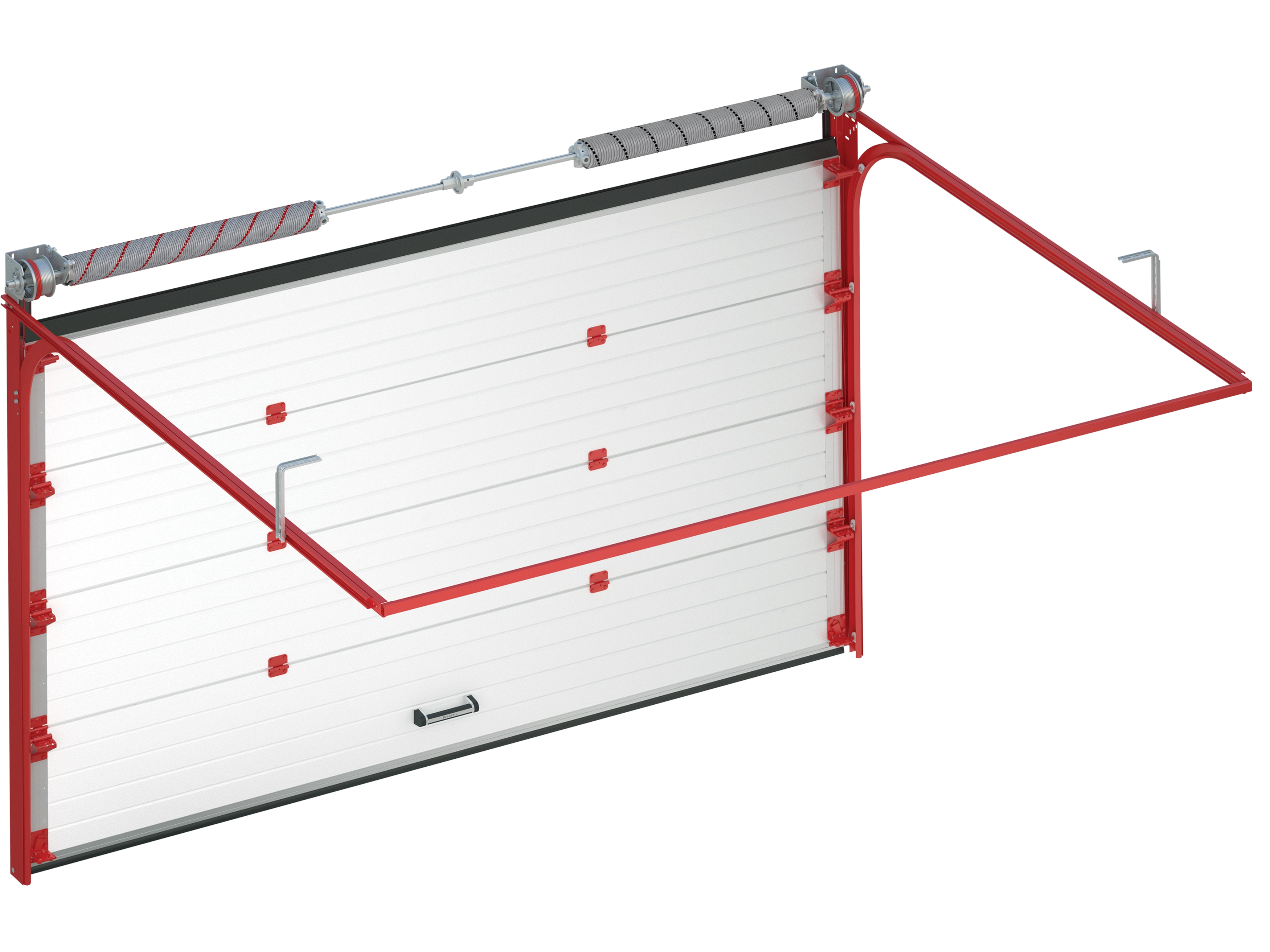

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.

Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.

Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

Щит ворот из алюминиевых сэндвич панелей отличается повышенной коррозионной стойкостью и низким весом.

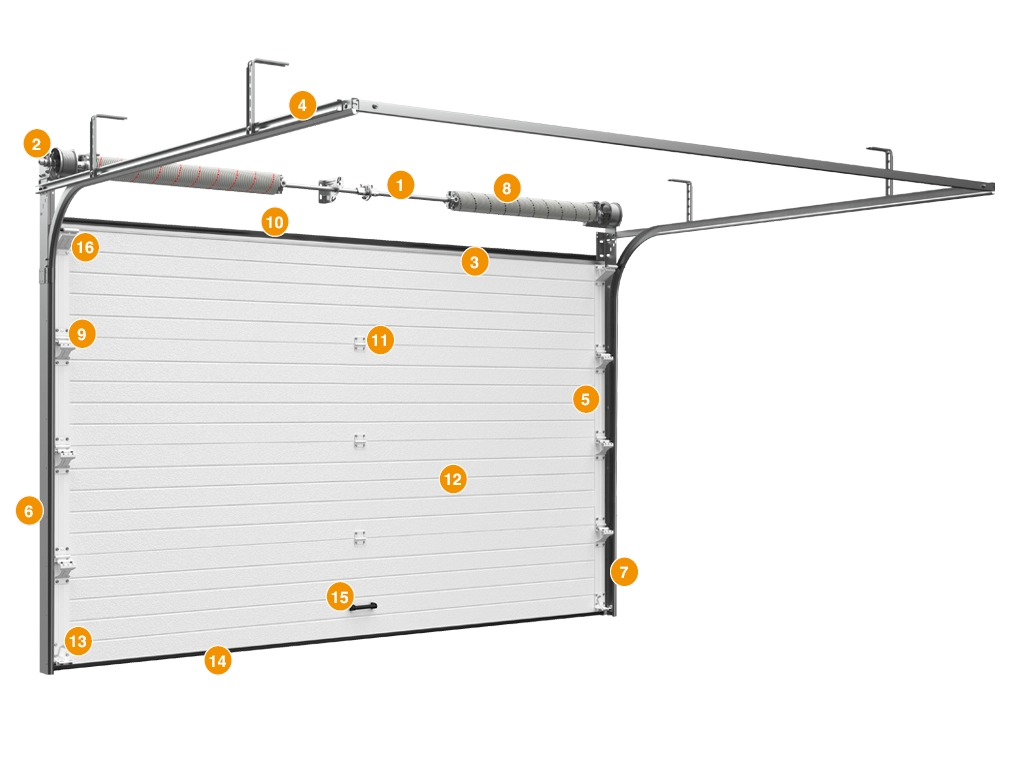

Система уравновешивания полотна ворот – пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)
Концевой П-образный опорный кронштейн
Верхний профиль
Горизонтальная направляющая
Боковая крышка
Угловая стойка
Вертикальная направляющая
Торсионная пружина
Опора с роликодержателем и роликом
Верхний уплотнитель
Петля
Полотно ворот из сэндвич-панелей
Нижний угловой кронштейн
Нижний уплотнитель
Нижний профиль
Ручка

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого до правого края проема).
h – притолока (расстояние от верха проема до потолка) от 150 мм.
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L – глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02

Таблица размеров

Наименование

Значение

Ширина проема, мм

1 100–6 000

Высота проема, мм

2 000–3 500

Притолока, мм

От 150

Пристенки, мм

От 120

Цвета

RAL 9003 (белый, стальная и алюминиевая панели)

RAL 9006 (серебристый, стальная панель)

RAL 7004 (серый, стальная панель)

RAL 1014 (бежевый, стальная панель)

RAL 6005 (зеленый, стальная панель)

RAL 5005 (синий, стальная панель)

RAL 7016 (антрацит, стальная панель)

RAL 7016 («мороз», стальная панель, наценка)

RAL 3000 (красный, стальная панель)

RAL 3005 (бордовый, стальная панель)

RAL 8017 (красно-коричневый, стальная и алюминиевая панели)

RAL 8017 («мороз», стальная панель, наценка)

Золотой дуб (стальная панель, наценка)

Венге (стальная панель, наценка)

Нестандартный цвет по карте RAL (стальная панель, наценка)

Комплектация

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

Щит ворот из алюминиевых сэндвич панелей отличается повышенной коррозионной стойкостью и низким весом.

Конструкция

Система уравновешивания полотна ворот – пружинно-торсионный механизм (устройство защиты от разрыва пружины является опцией)
Концевой П-образный опорный кронштейн
Верхний профиль
Горизонтальная направляющая
Боковая крышка
Угловая стойка
Вертикальная направляющая
Торсионная пружина
Опора с роликодержателем и роликом
Верхний уплотнитель
Петля
Полотно ворот из сэндвич-панелей
Нижний угловой кронштейн
Нижний уплотнитель
Нижний профиль
Ручка

Подготовка объекта

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого до правого края проема).
h – притолока (расстояние от верха проема до потолка) от 150 мм.
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L – глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Монтаж

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02

PDF

Инструкция по монтажу Гаражные секционные ворота rsd02

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение

Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение

Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение

Замерьте длину помещения (L), как показано на рисунке. Запишите минимальное значение

Скачать инструкцию
