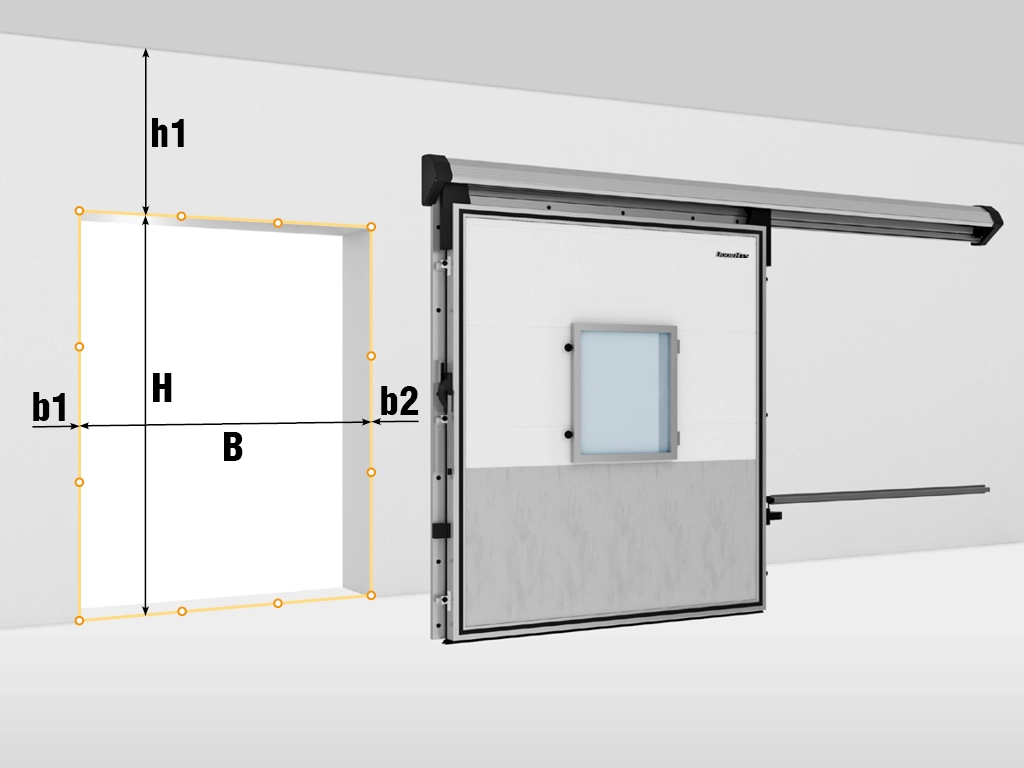

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Таблица размеров
Наименование
Значение
Ширина проема, мм
1 600–3 000
Высота проема, мм
1 800–3 500
Толщина изоляции, мм
80
Комплектация

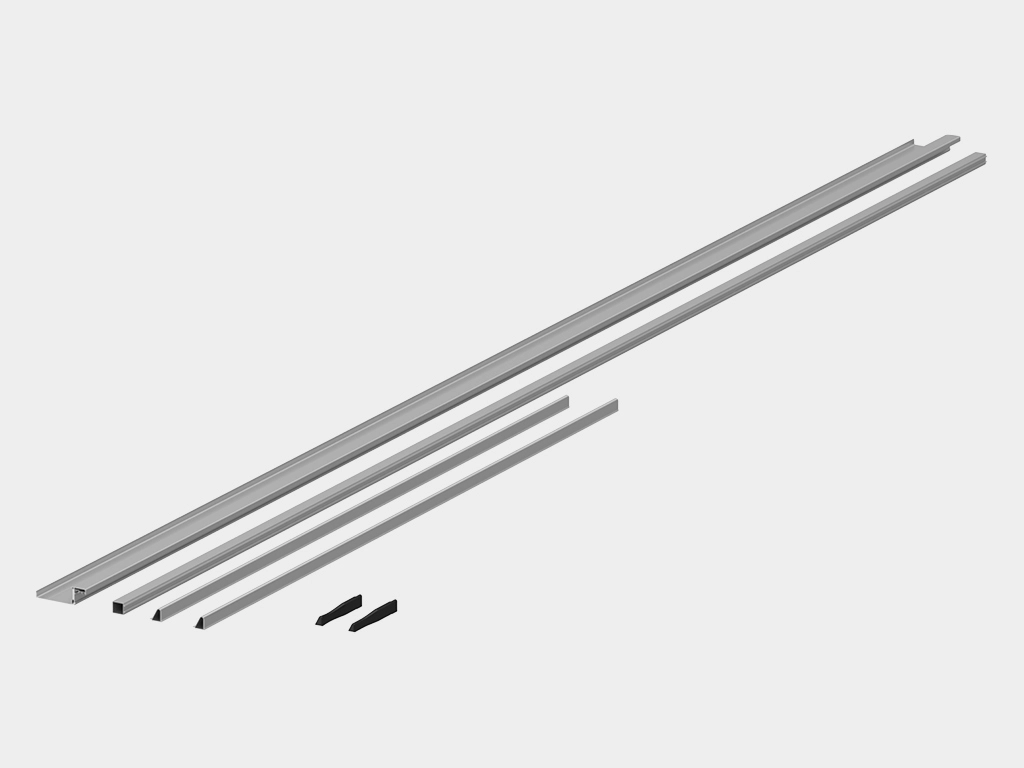

Откатная система.

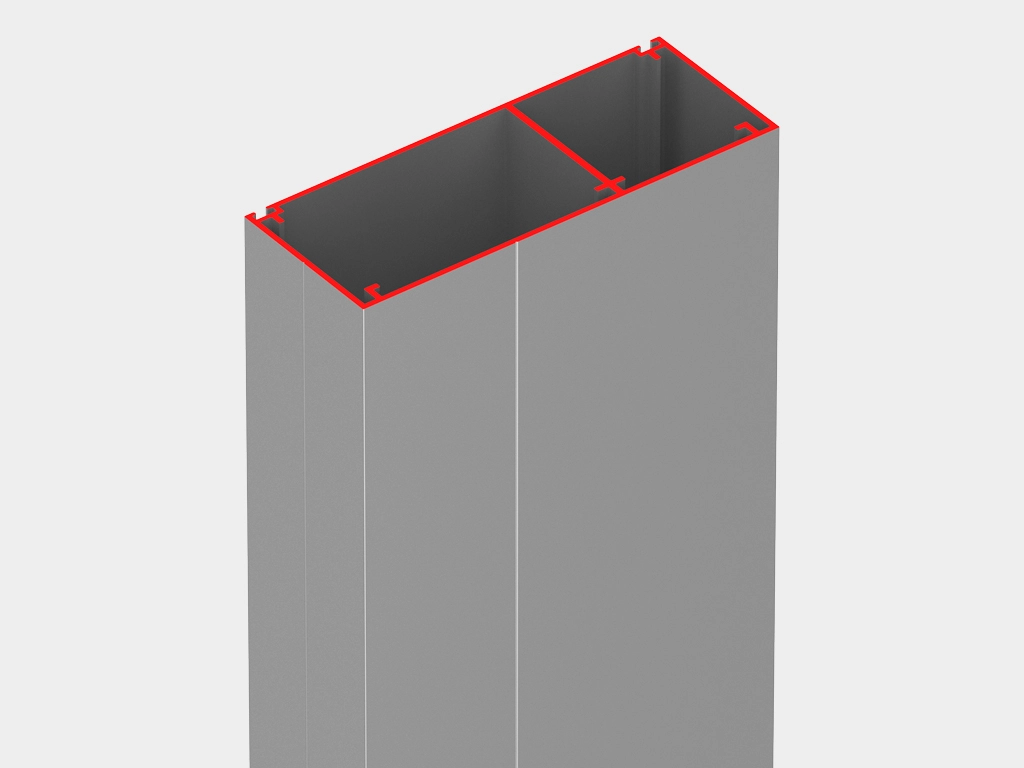

Алюминиевая рама.

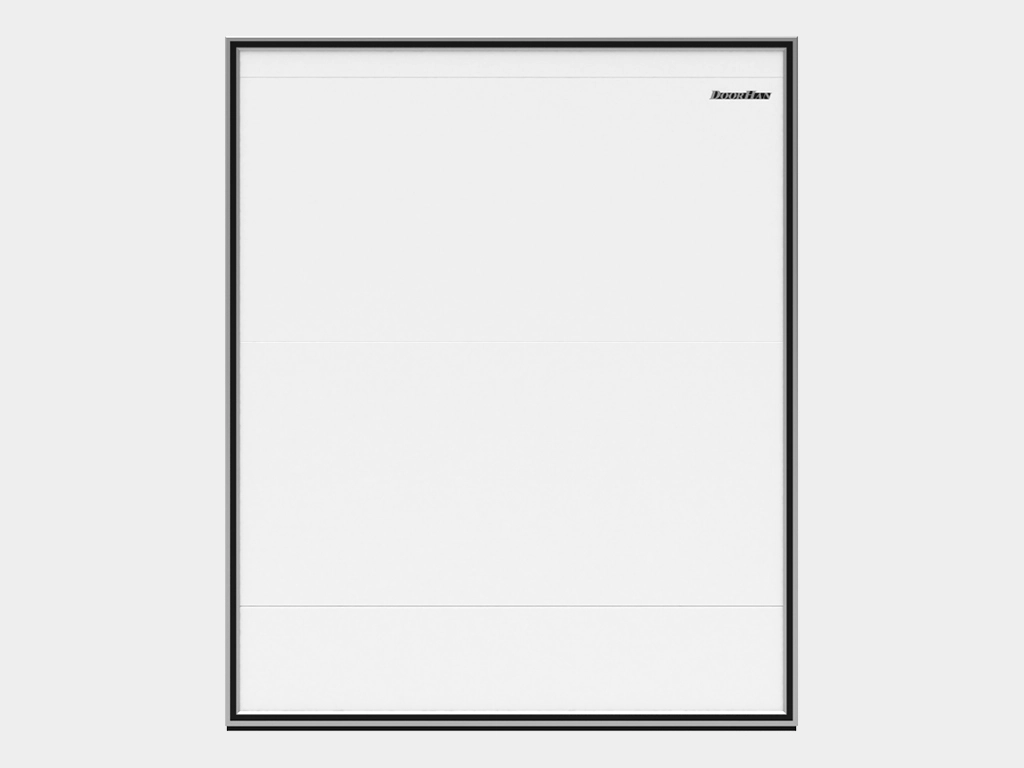

Полотно двери.

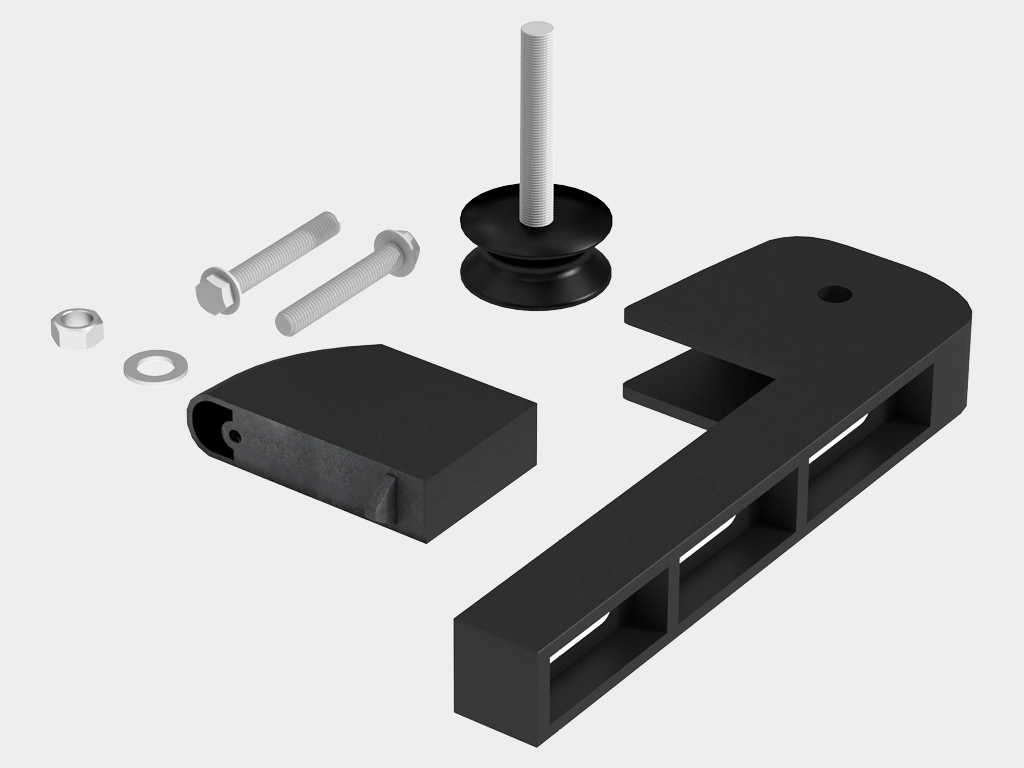

Комплект верхних роликовых опор.

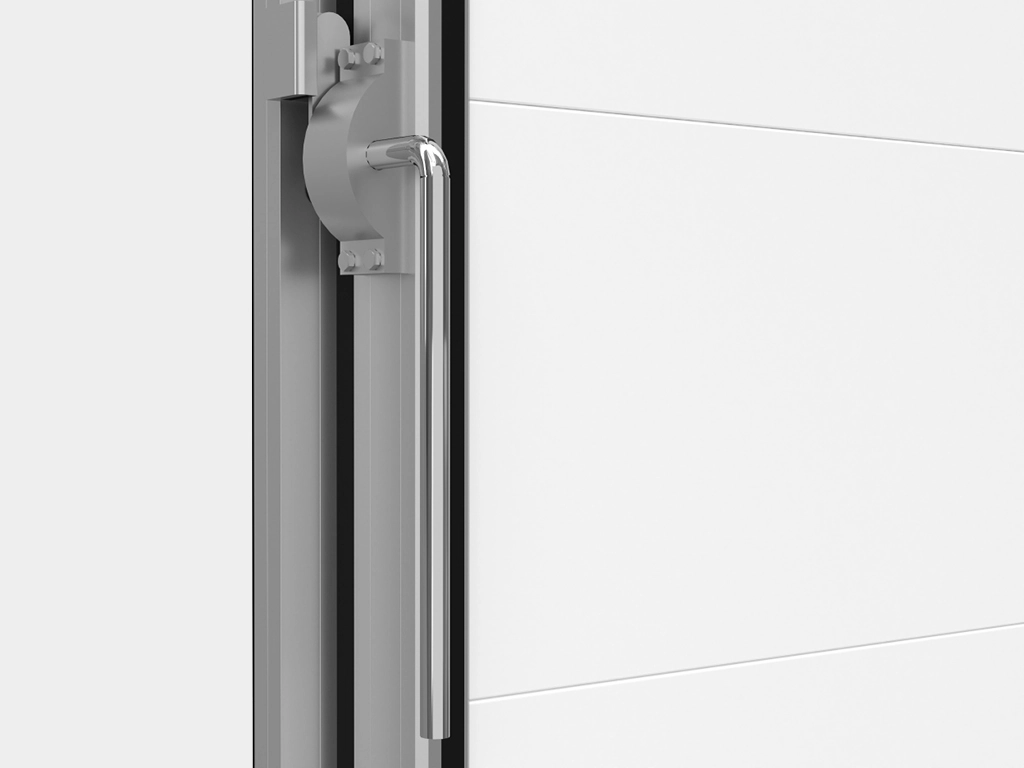

Рычажная ручка.

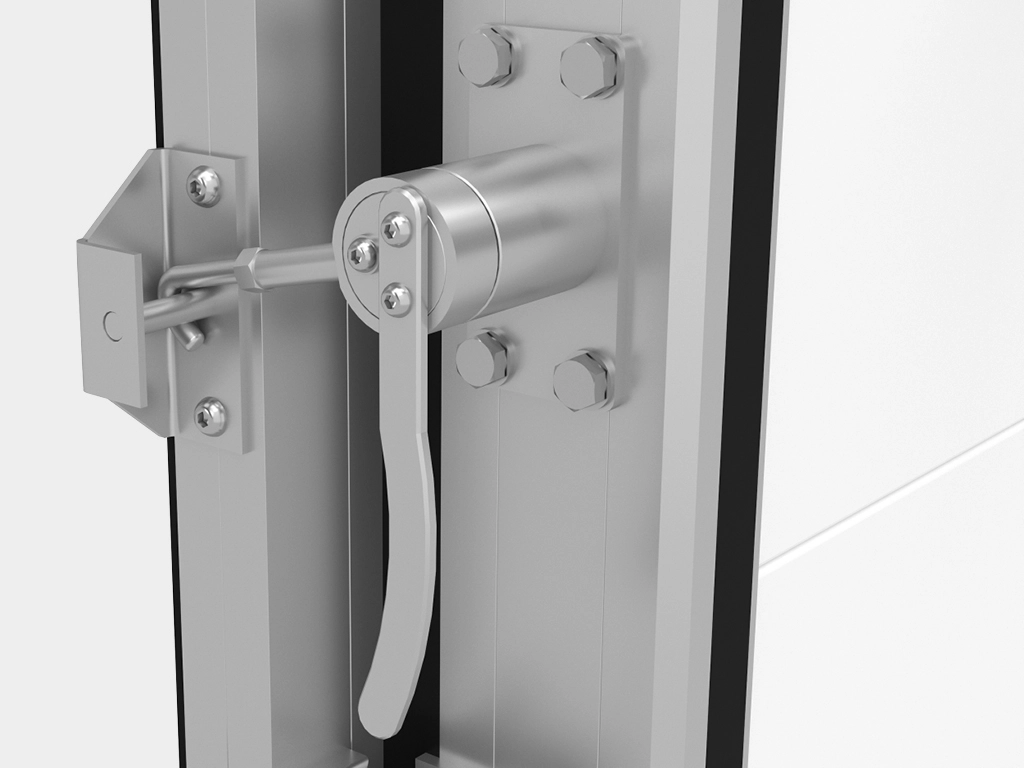

Эксцентриковые механизмы.

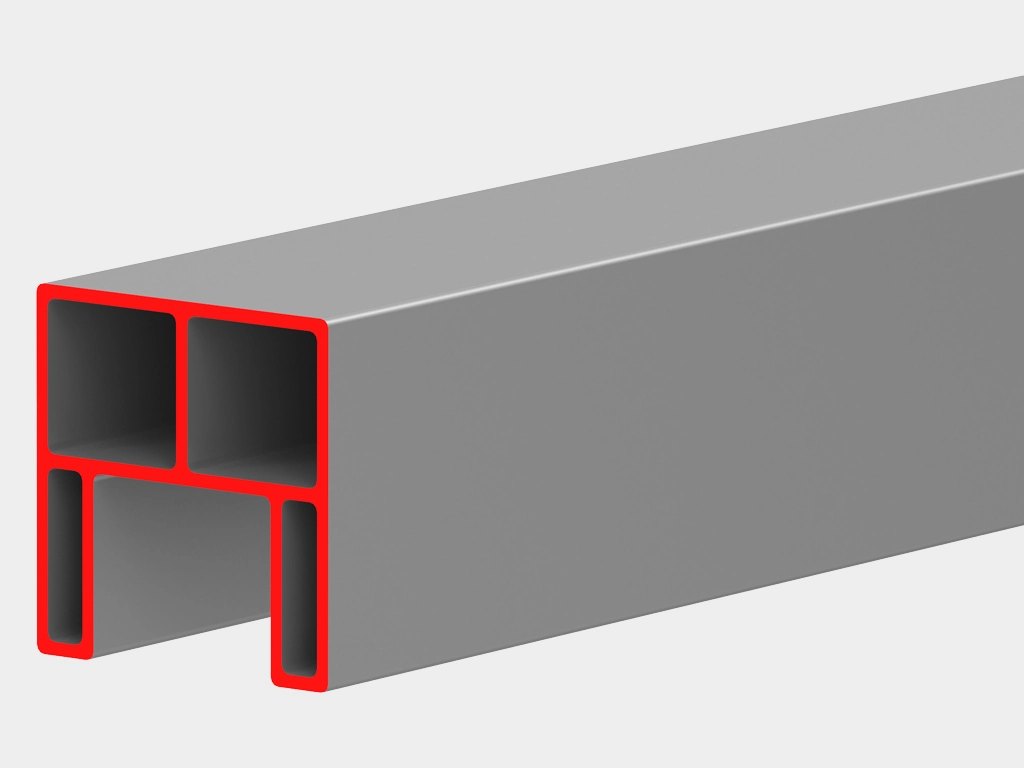

Утапливаемый порог.

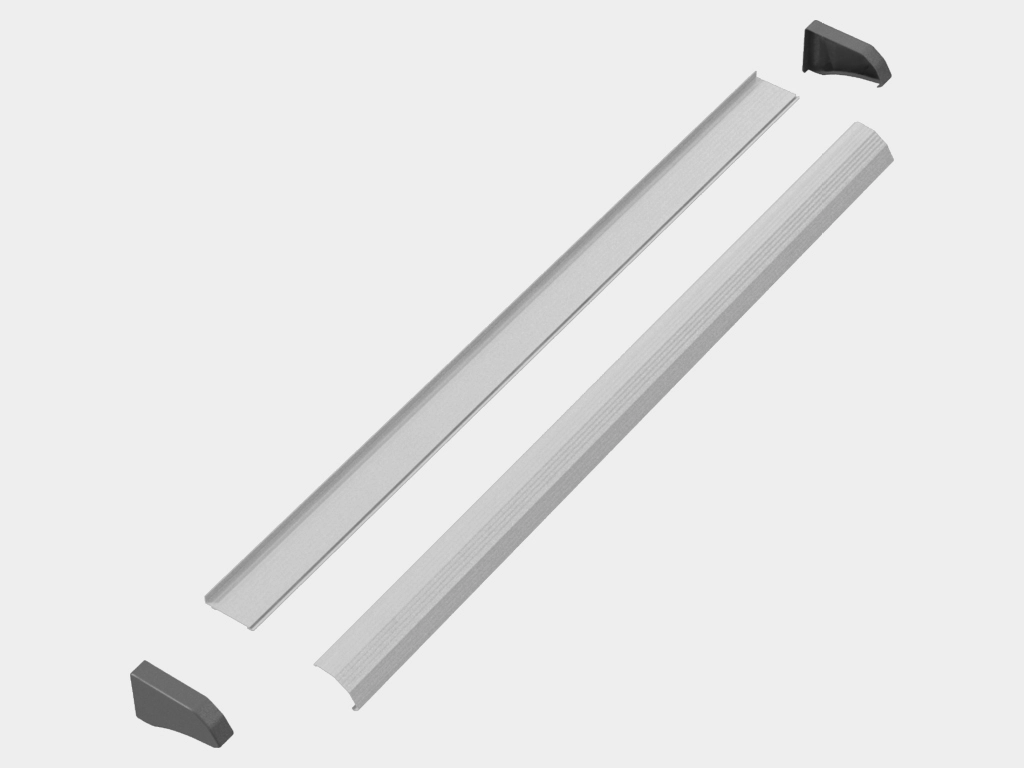

Защитный декоративный короб.

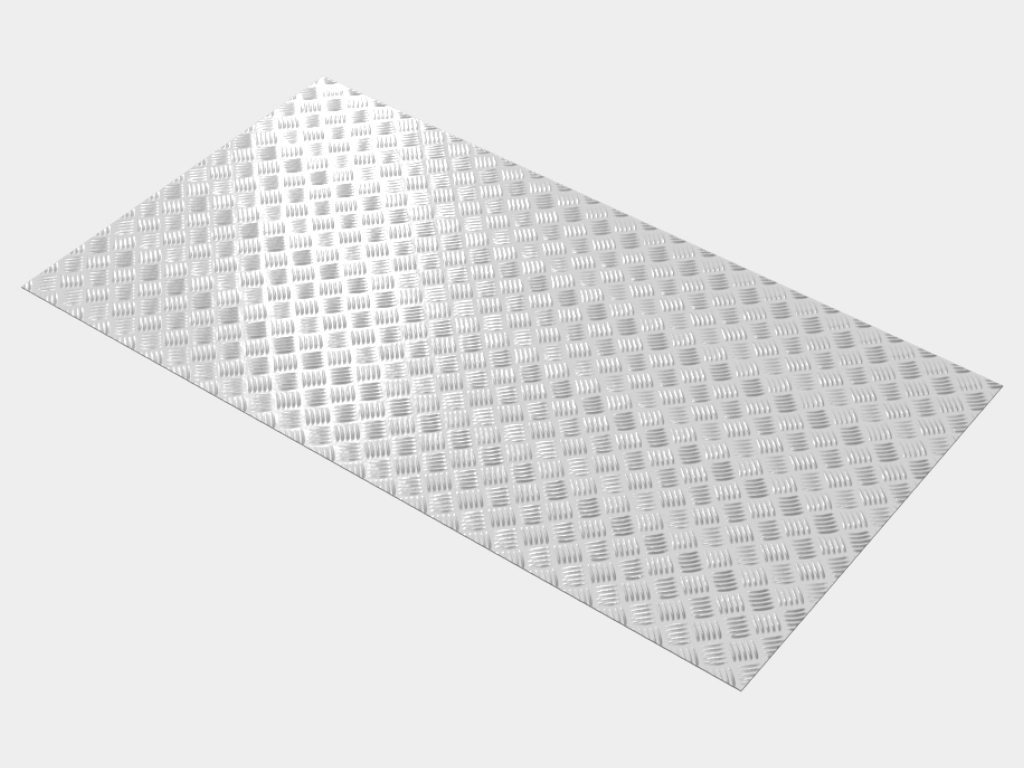

Защитный бампер.

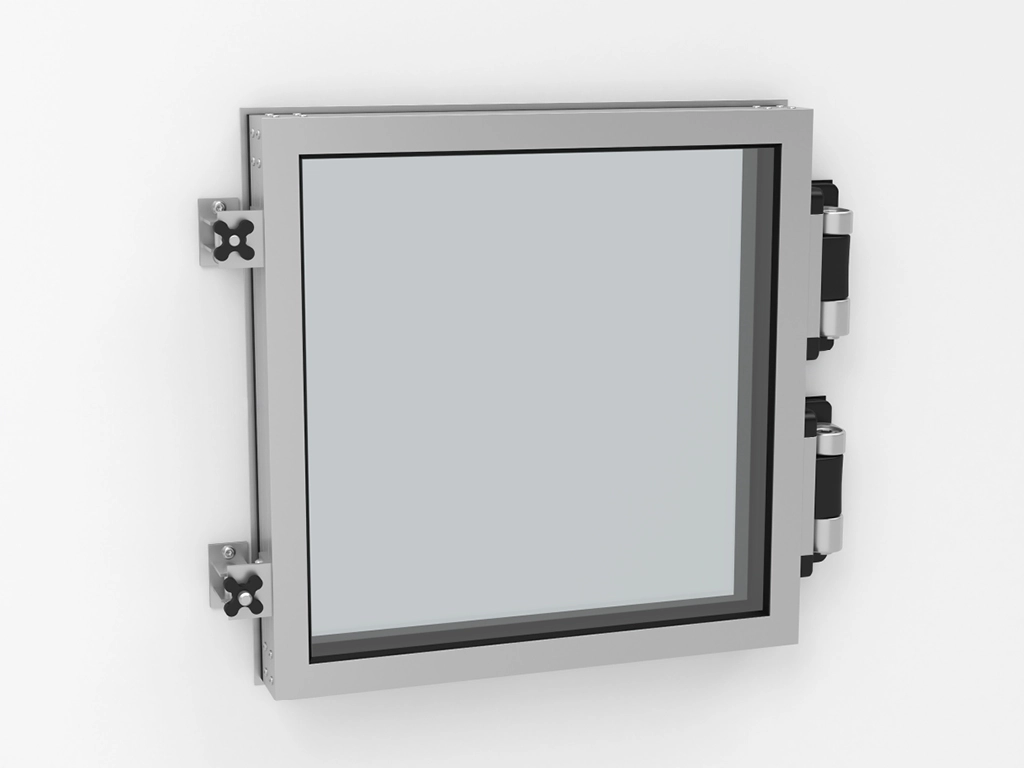

Окно.

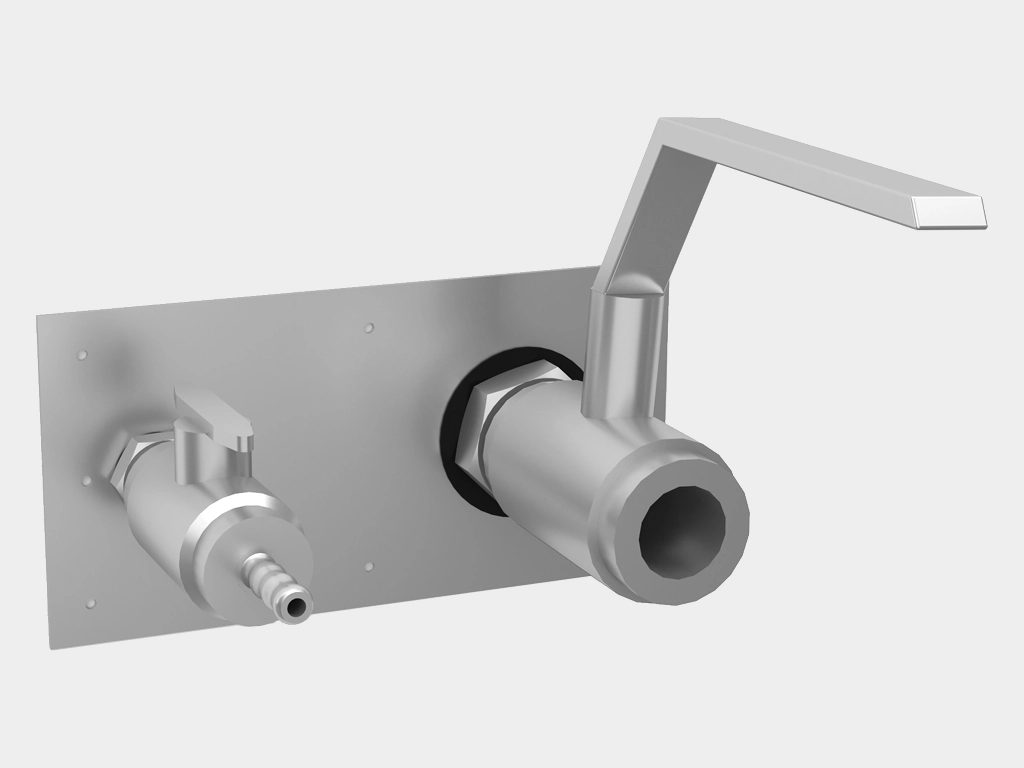

Газовый кран.

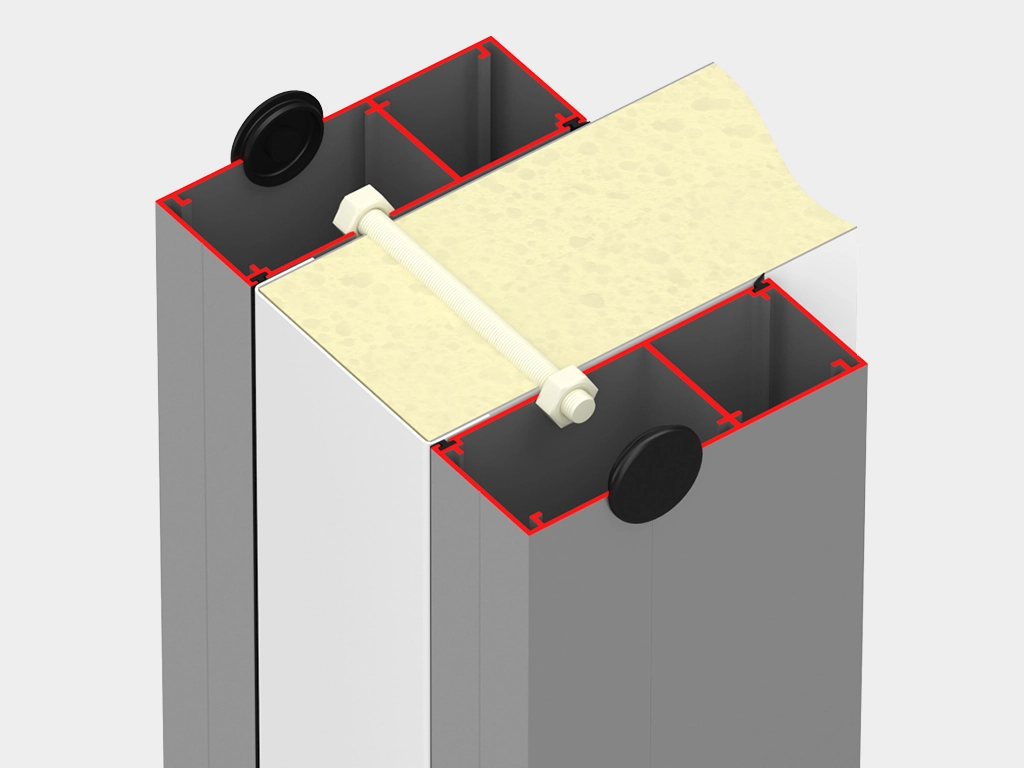

Внутренняя рама.

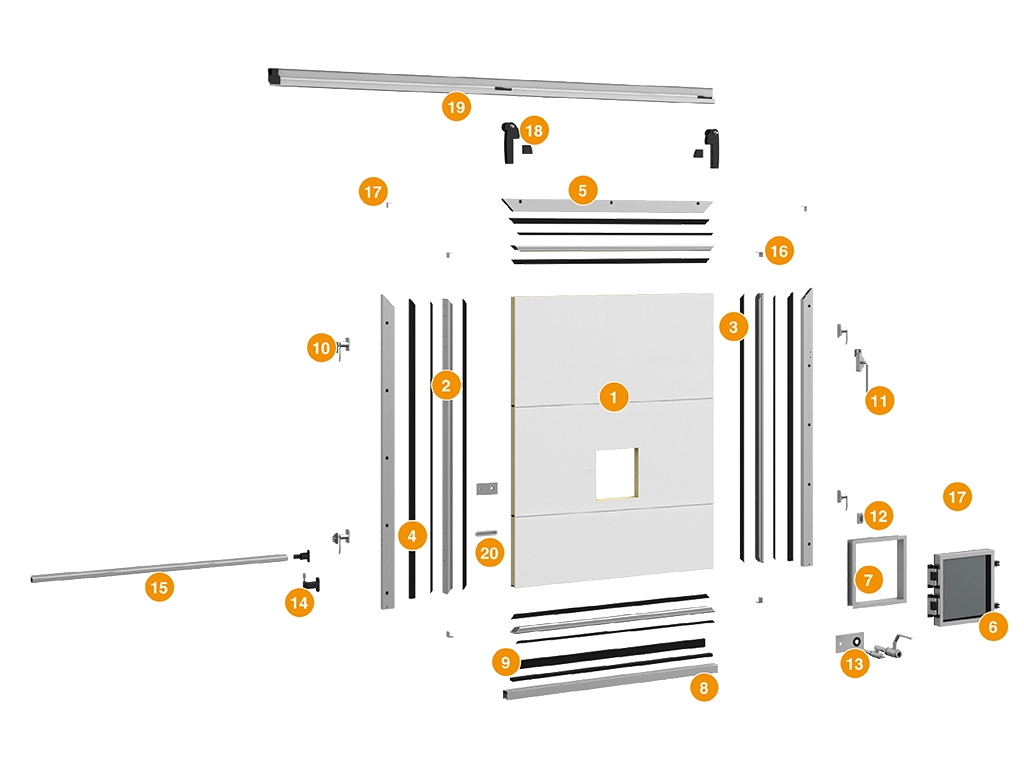

Конструкция
Сэндвич-панели
Окно
Эксцентриковые механизмы
Алюминиевая рама
Алюминиевые профили окантовки полотна
Ручка
Верхняя направляющая
Газовый кран
Нижний уплотнитель
Утапливаемый порог
Нижняя направляющая
Нижний ролик
Подготовка объекта
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
